產品概述

PERA SIM PreMech 高級結構前處理

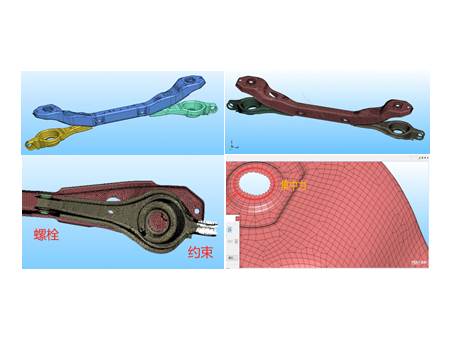

PERA SIM PreMech是安世亞太公司自主開發的一款高性能的結構CAE前處理軟件。支持多種求解器的前處理工作環境，可以完成從文件導入，幾何清理，網格劃分，網格編輯，到連接創建及邊界條件設置等功能。

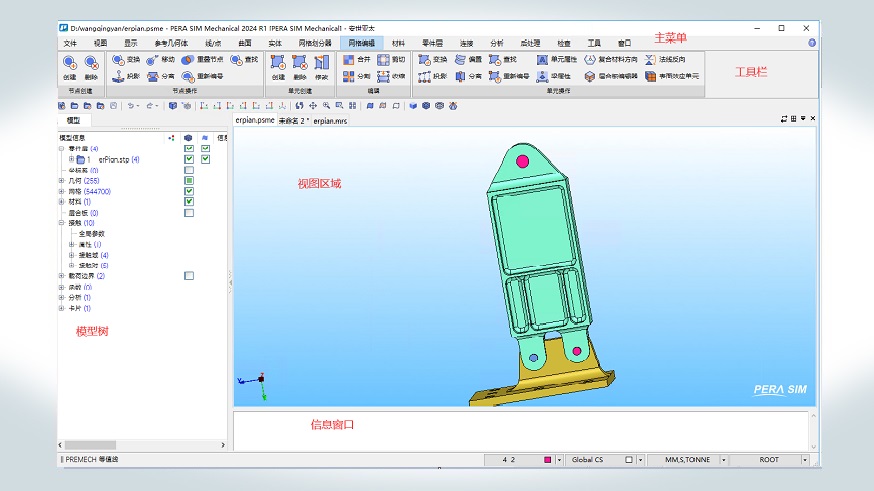

PERA SIM PreMech具有簡單易用的圖形用戶界面，提供了多種網格劃分方式，自動劃分網格功能可減少用戶手動劃分曲面網格所需時間的90%以上，并且能創建以四邊形網格為主兼具最少量三角形的高質量網格，用戶可根據面的不同幾何形狀生成合適的網格分布。

特色功能

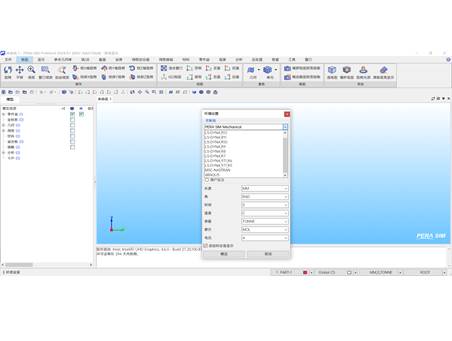

靈活的工作環境

PERA SIM PreMech作為強大的前處理程序，可以根據用戶需要的求解器類型和單位制系統設置相應的工作環境?？梢詾镻ERA SIM Mechanical結構仿真求解器以及成熟商軟：ABAQUS、MSC-NASTRAN、LS-DYNA等提供高質量的網格文件。工作環境的設置用戶可以在進入程序時直接指定，或在界面選項調整。

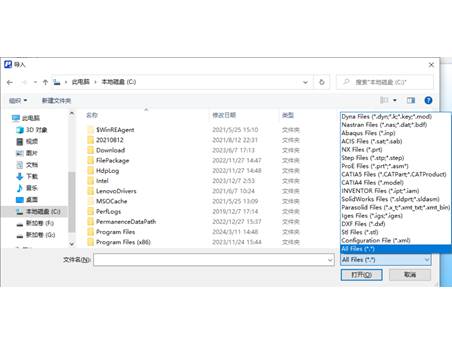

CAD/CAE文件導入

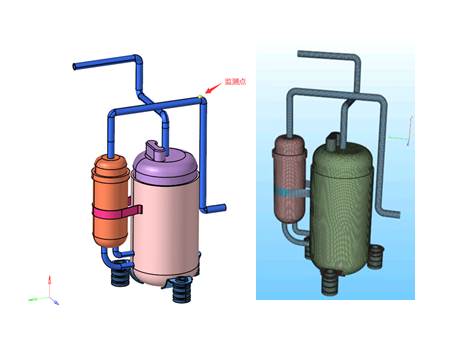

PERA SIM PreMech提供了豐富的CAD、CAE數據格式接口，并且導入的CAD模型質量都很高，只需進行簡單的幾何清理而不用復雜的幾何修復，這樣大大方便了工程師對模型的處理，可以快速獲得網格求解文件。

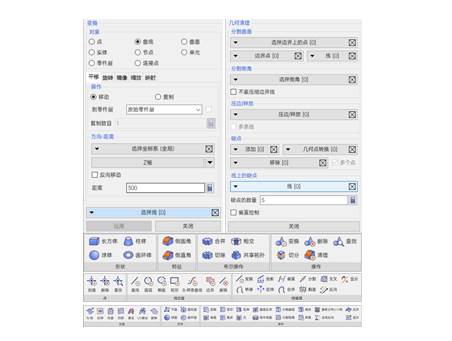

幾何模型處理

PERA SIM PreMech支持點、線、面、體的創建和修復功能，支持特定幾何形狀的快速添加，支持幾何的復制、移動、縮放等變換，以及中面抽取、倒角、分割、縫合、開孔、合并、共享拓?fù)涞裙δ堋?br/>

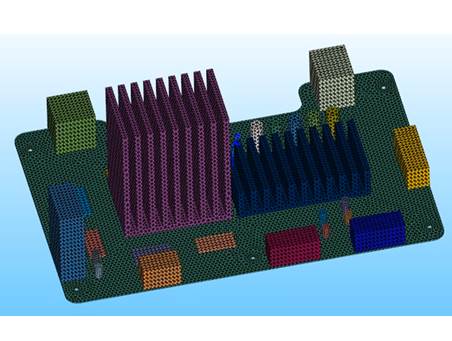

網格劃分與編輯

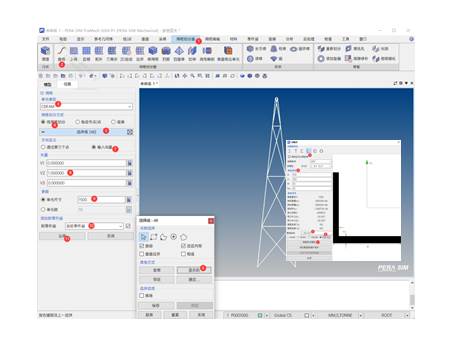

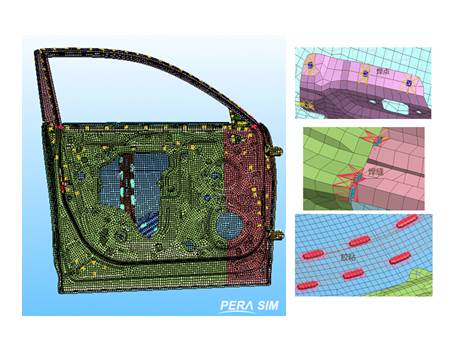

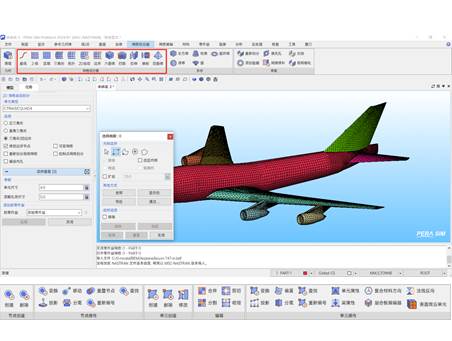

提供了多種網格劃分方式，包括曲線1D網格劃分；2-線網格、區域網格、三角形網格、拓?fù)渚W(wǎng)格、2D自動網格、邊界網格等2D網格劃分方式；以及體網格、掃掠網格、拉伸網格、映射網格、四面體網格等3D網格劃分方式。網格編輯功能可對已創建的單元，進行節點移動、變換，單元合并、分割、偏置等。

網格檢查與修復

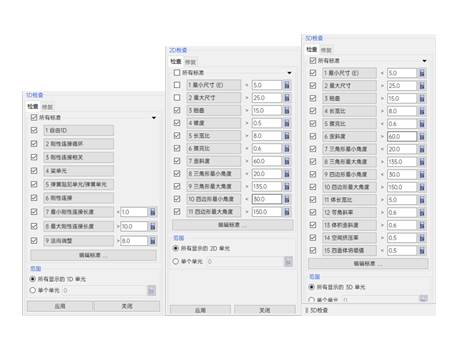

PERA SIM PreMech網格檢查功能，可以對1D、2D、3D單元的尺寸、歪斜、內角、連接性定義不同的指標進行質量檢查，并可以進行單元的修復。除此之外，還可以快速的檢查模型中單元的方向、邊界，以及單元間的重疊、穿透。

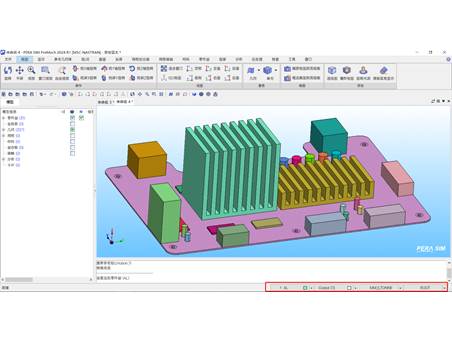

零件層

PERA SIM PreMech使用 “零件層”概念來管理幾何、材料數據。一個零件層可包含幾何數據，例如：曲面和線；也可以包含單元。一旦定義了“當前零件層”， PERA SIM PreMech將在該零件層中創建所有新數據。用戶可在顯示屏幕右下角區域查看或修改當前零件層。

強大的Python功能

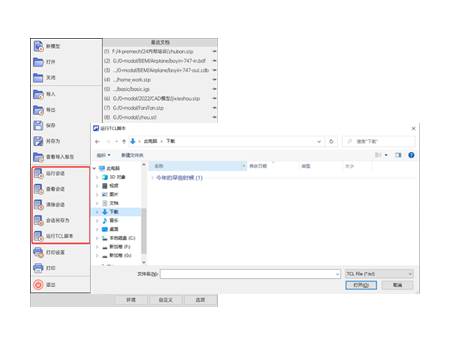

用戶在PERA SIM PreMech中的所有操作指令都能被實時自動錄制為Python腳本代碼，可實現操作腳本的保存、查看、運行的功能。此外，嵌入的Python解釋器，具有強大的Python API接口，便于自動化測試，軟件定制及靈活擴展。
