數字孿生體是一個開放的架構，自誕生之日起，其內涵和外延都在不斷演變進化中。數字孿生體實驗室北美分部主任段海波博士總結了數字孿生體的發展歷程，將其分為四個階段（圖1）：

(1) 1960-世紀之交，是數字孿生體的技術準備期

主要是指CAD/CAE建模仿真、傳統系統工程等預先技術的準備。結構、流體等仿真軟件都誕生于這一時期，仿真技術的發展和普及為數字孿生體概念誕生孕育了堅實的基礎。

(2) 2002-2010，是數字孿生體的概念產生期

指數字孿生體模型的出現和英文術語名稱的確定。這段時間，預先技術繼續成熟，出現了仿真驅動的設計、基于模型的系統工程（MBSE）等先進設計范式。

(3) 2010-2020是數字孿生體的預先應用期

主要指NASA、美軍方和GE等航空航天國防軍工機構的領先應用，其中NASA發布了包含數字孿生體的建模仿真、材料結構兩份技術路線圖。

(4) 2020-未來，數字孿生體技術的深度開發和大規模擴展應用期

?

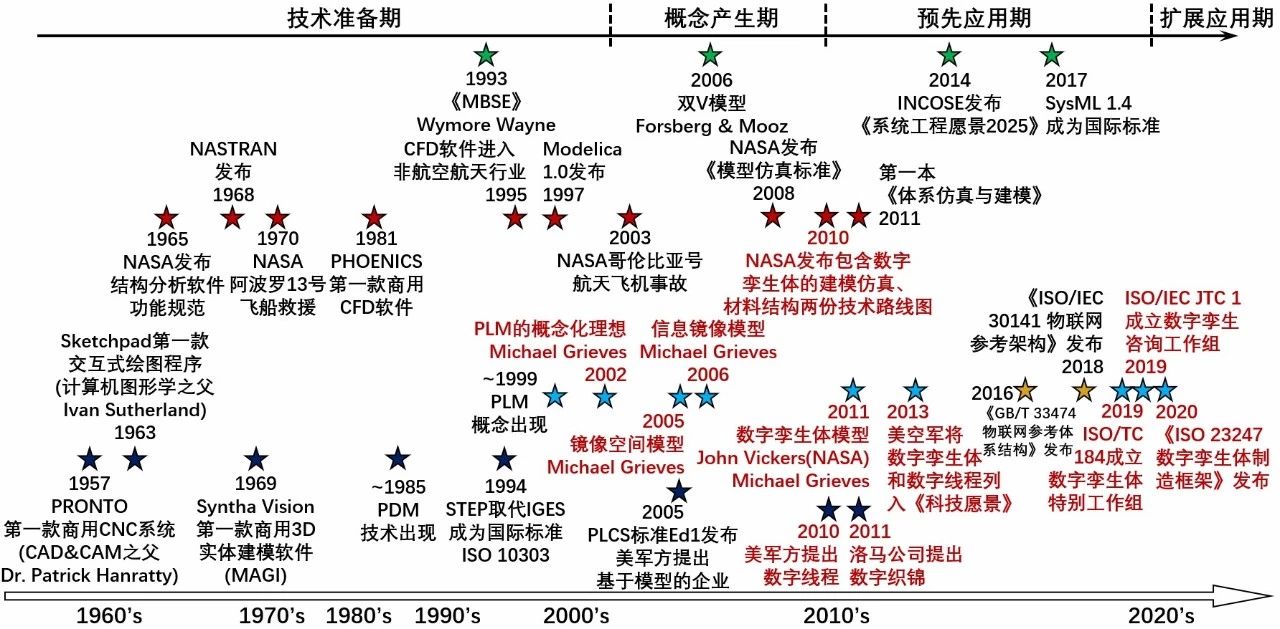

圖1數字孿生體的發展的四個階段

數字孿生體的核心是由模型驅動的，而常用的建模方法有兩大類（圖2），一類是第一性原理或稱為基于物理的方法（仿真即屬于這一類），另一類是基于數據的方法（例如深度學習和人工智能）。在應用上，這兩種方法都能夠預測物理世界的未來狀態，起到“先知”的作用。區別是仿真是基于機理的，不受外在條件限制，而基于數據的方法則受到歷史數據多寡的限制，同時，如果要考慮的影響因素太多的話，現有的深度學習技術還難以實現對未來的預測。

?

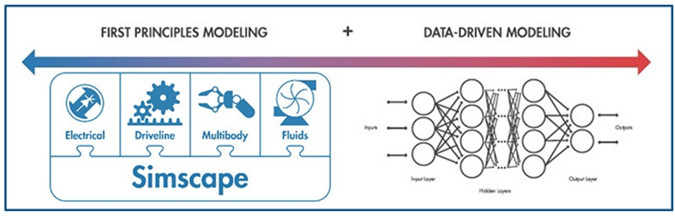

圖2 數字孿生的建模方法第一性原理和數據驅動（圖片來源于Mathworks）

因此，基于第一性原理對未來的預測，讓仿真天然就具有“先知”能力，這種能力則使得數字孿生體智能化。缺少“先知”能力的數字孿生體，僅能感知現在，成為現實世界的可視化虛體。

下面，我們用兩個例子來說明仿真在數字孿生體中的“先知”作用。

第一個例子

一臺運行中的泵的數字孿生體

該案例利用ANSYS仿真平臺模擬泵的運行過程，利用PTC ThingWorx^®物聯網平臺將設傳感器和制動器連接到數字孿生體。

在泵的入口和出口處配備壓力傳感器，泵和軸承箱上配備測量振動的加速計，排出側配備流量計。致動器控制排出閥，進口側的閥門通過手動控制。傳感器和致動器與數據采集設備連接，該設備能以20KHz的頻率對數據進行采樣，ThingWorx可作為傳感器與數字?jǐn)?shù)據（包括泵的仿真模型）之間的網關，負責監控傳感器和其他設備，能自動學習泵運行時的正常狀態模式，鑒別異常運行狀態，并生成洞察力信息和預測結果。

在測試中，操作人員如果把泵入口的電磁閥門關小，會監測到振動加速計數據超標。通過ANSYS平臺的仿真結果，查看到泵的局部壓力過低，三維流場中發生汽蝕。如果不排除這一現象，泵的葉輪將在汽蝕條件下?lián)p壞。通過數字孿生體的仿真，模擬出增加上游閥門的合理開度值就可解決該問題。操作人員按此調節閥門，故障得到解除。

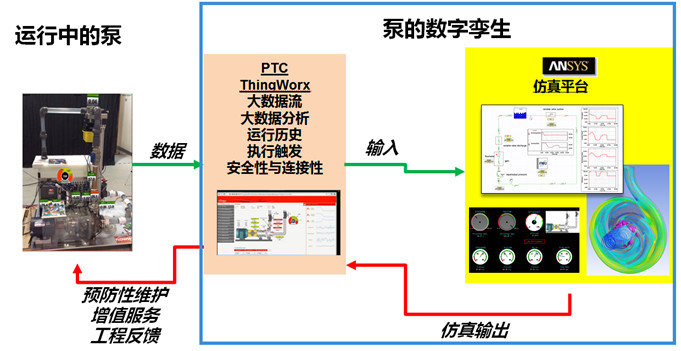

?圖3 ANSYS、PTC實施的泵的數字孿生體

第二個例子

1986年烏克蘭的切爾諾貝利核電站事故

?

當時造成了6-8萬人死亡（圖4）。事故原因目前還有兩種觀點，一種觀點認為是操作失誤（操作人員在定期維修和測試時，遇到功率下降太快的情況，而工程師選擇拆除反應堆的部分控制桿來提升功率。這個決策，沒有歷史數據可以參考，工程師是憑借個人經驗做出的決定。）另一種觀點認為是設計缺陷。不管是哪一種原因，如果當時有核電站的數字孿生體，完全可以先在數字孿生體里“試操作”，看看會發生什么，當反應堆的數字孿生體顯示危險的后果時，可以調整控制策略以確保安全。利用數字孿生體的“先知”，很可能就避免了這場世紀大災難的發生。

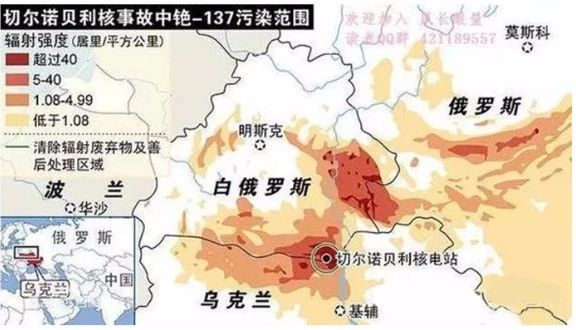

?圖4切爾諾貝利核事故的影響范圍

未來，更多具有“先知”的數字孿生體會一定出現在我們身邊，會護佑我們，實現人類文明的可持續發展。
