近年，數字孿生、大數據、云計算、人工智能、物聯網、工業互聯網一系列新概念相繼提出，從而引發了新的技術革新***。從應用角度看，這些技術是一個不可分割整體的不同側面，存在著內在的必然聯系。本文僅從大數據和數字孿生兩個側面闡述個人的觀點。

相關概念

數字孿生概念，數字孿生體是現有或?qū)⒂械奈锢韺?shí)體對象的數字模型，通過實測、仿真和數據分析來實時感知、診斷、預測物理實體對象的狀態，通過優化和指令來調控物理實體對象的行為，通過相關數字模型間的相互學習來進化自身，同時改進利益相關方在物理實體對象生命周期內的決策[1]。

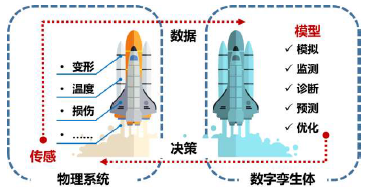

正如數字孿生及其在航空航天中的應用一文所描述，數字孿生體建設的最終目標是模擬真實物理世界的運行，從而服務于真實物理系統的優化與決策（如圖1所示）。從數字孿生體存在的價值角度看，其優勢在于：

1）對物理世界描述的完整性，通過數字孿生體的建設，將物理世界全生命周期的數據集中管理和應用，從而這與真實物理世界的雙向溝通提供了基礎;

2）與物理世界的動態一致性，通過數據收集與設備控制環節，實現了針對變化物理世界的數字孿生體的實時性跟隨變化，數字孿生體具有了在物理世界生命周期內的成長和演化能力。

圖 1數字孿生體概念

數字孿生體作為物理世界的一個虛擬系統，可以反映物理世界的行為、狀態特征，監測物理世界的健康狀態；與此同時，通過實例化為多個運行對象，并以不同的狀態向前推演，可預測物理世界未來的狀態，從而達到對物理世界優化決策的目的。

大數據概念，大數據是需要新處理模式才能具有更強的決策力、洞察發現力和流程優化能力來適應海量、高增長率和多樣化的信息資產[2]；是一種規模大到在獲取、存儲、管理、分析方面大大超出了傳統數據庫軟件工具能力范圍的數據集合，具有海量的數據規模、快速的數據流轉、多樣的數據類型和價值密度低四大特征[3]。

一般認為大數據具有海量（Volume）、異構（Variety）、高速（Velocity）、可變性（Variability）、真實性（Veracity）、復雜性（Complexity）、價值（Value）等特征。

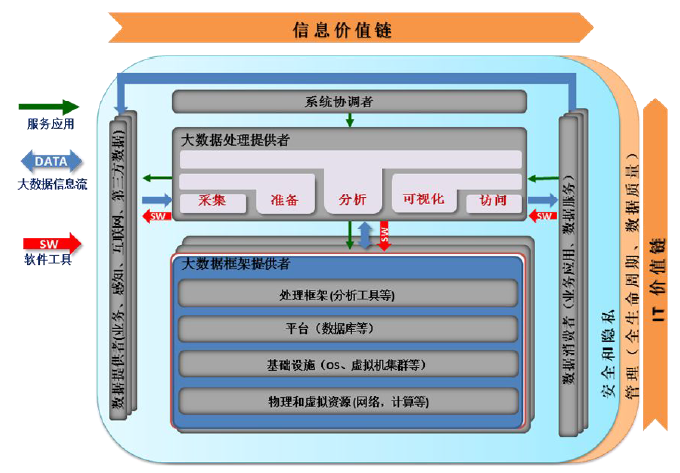

根據《大數據標準白皮書》對大數據技術參考框和關鍵技術的介紹，大數據技術參考模型如下圖2所示，在信息流維度上，大數據價值通過數據采集、集成、分析、使用結果來實現。

圖 2大數據技術參考模型圖

從兩個概念可以看出，兩個技術都以數據為基礎，數據采集都是二者不可缺少的環節，不同的是數字孿生技術更強調優化，大數據更強調數據分析。

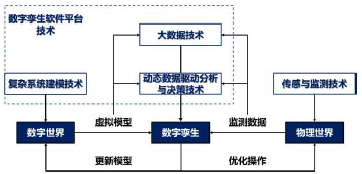

正如在文獻[5]所描述的一樣（如下圖3所示），大數據技術可以認為是數字孿生模型建設所應用的核心技術。無論是從大數據出發，還是從數字孿生出發，最終建設形成的信息系統可能殊途同歸，最終形成可能都是當前數字孿生標準所描述的系統。

圖 3 數字孿生與大數據技術關系圖

案例分析

目前，大數據和數字孿生應用的主要領域集中在商業和城市等領域，如智慧交通、智慧城市建筑、智慧警情（輿情）等。在工業應用方面，無論是大數據技術還是數字孿生技術形成的案例都不多，至少?zèng)]有構成應用的主流。對于一種技術而言，工業上的普遍應用才是技術成熟的標志。下文僅從幾個大數據或數字孿生在工業方面應用案例入手，說明大數據與數字孿生技術在應用中的共性和聯系。

1.風機故障診斷模型

大數據和數字孿生技術可以應用在風力發電的很多方面，風機的故障診斷和預防性維護是其中一個重要的應用。在風機的日常運行過程中，用于固定風機葉片的螺栓會發生松動，最終會導致風機葉片掉落，甚至造成整個風機的倒塌。

圖 4 風機

由于風機往往成片地建設在山頂?shù)忍?，距離維護人員駐地比較遠，葉片又安裝在幾十米高的支柱上，維護人員很難時常對葉片緊固螺栓進行檢測，巡查中也很難發現問題。應用現代化的手段進行檢測和維護成為必然。這就是建立風機數字孿生模型和應用大數據對風機進行故障診斷的主要?jiǎng)恿驮慈?

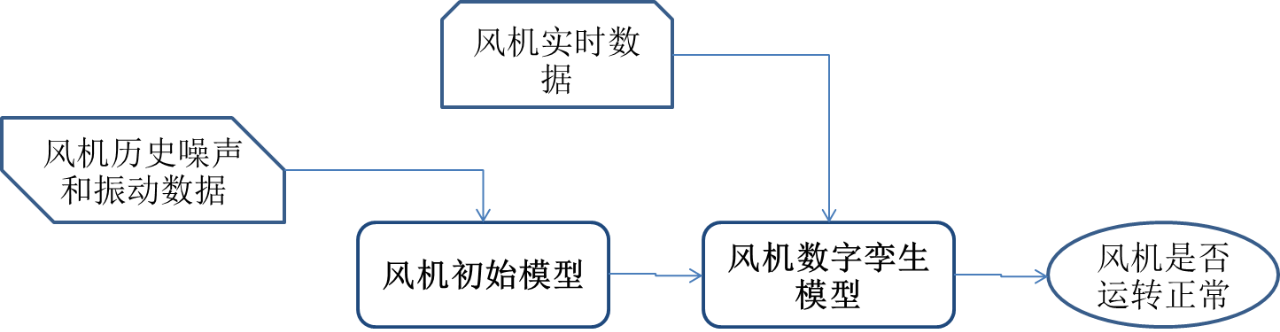

首先是在風機上安裝噪音傳感器和振動傳感器，應用大數據技術建立風機基本運轉模型，將風機傳遞回來的噪聲和振動數據進行A計權聲壓級分析，應用大數據的相關算法（也可以認為是人工智能算法），對風機運行模型進行訓練，形成可用于智能診斷的風機運行模型。然后，將傳感器實時傳遞回來的數據與風機運行模型數據進行比對，也同時將多個風機數據進行比對，形成決策機制，從而診斷風機故障，如下圖5所示。

圖 5 風機故障診斷模型示意圖

大數據模型可能主要關注風機故障分析判斷，風機數據孿生模型建設主要是著眼于成片風機的預測性維護及優化。如果在上述模型的基礎上，對風機故障與天氣、時間等一系列數據進行綜合，進而可以形成風機預防性的維護模型，完成對成片風機的預防性維護，達到運營管理和維護優化的目的，形成完整的數字孿生模型。

從系統平臺角度看，上述的風機故障診斷系統（與數據孿生模型對照）可簡述如下圖6所示。該模型構建過程，既是大數據的應用范例，也可以認為是數字孿生應用的范例。

圖 6 風機故障診斷系統與數據孿生模型結構對照

2.船用鋼板質量診斷模型

我國是世界造船大國，也是世界船用鋼板生產大國。在鋼板軋制過程中，由于各方面的原因，鋼板內會存在殘余應力。在殘余應用作用下，鋼板存放過程中會發生變形，從而造成船廠的鋼板退貨，給鋼廠造成經濟損失。

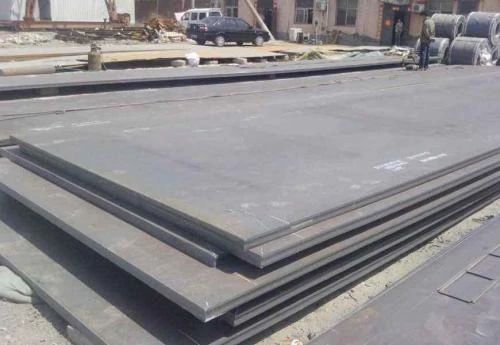

圖 7?船用鋼板

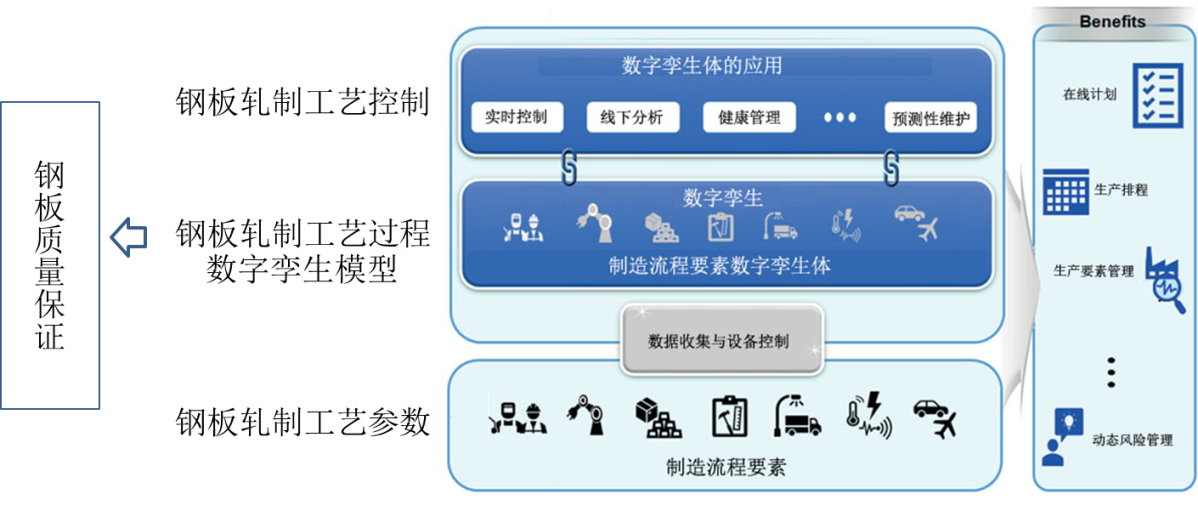

在鋼板軋制過程中，涉及多道工序，工藝參數多達數十個，而且鋼板內殘余應力形成與生產過程中的參數關系并不是顯性已知的，這就形成了一個典型的大數據問題。實際上建設這樣一個大數據系統也就是一個鋼板軋制數字孿生體。為解決鋼板軋制殘余應用問題所建設的數字孿生體的核心主要應用大數據技術構建。其示意圖如下圖8所示：

圖 8 鋼板軋制過程數字孿生模型

與上例相似，在鋼板軋制過程各工藝數字孿生體的基礎上，建設基于大數據算法模型，通過模型訓練，形成鋼板軋制質量模型。應用該模型，將鋼板材軋制過程實時數據作為輸入，進而判斷軋制鋼板的殘余應用水平，解決鋼板的殘余應力問題。

3.飛機液壓系統數字孿生模型

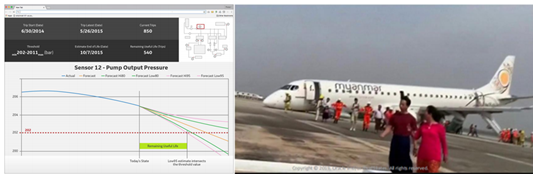

這里引用的是《數字孿生技術拾遺》中“飛機前起落架數字孿生解決方案”的例子。在飛機上，前起落架/主起落架的收放、舵面的操縱往往是通過液壓系統完成的。在使用過程中，可能會因微小滲漏等原因，使液壓系統壓力會逐漸降低。當這個壓力降低到一定程度時，就可能引起前起落架意外收起等問題從而引發如圖的飛行事故。

圖 9 前起落架意外收起事故

通過在飛機前起落架上安裝液壓系統的壓力傳感器，記錄每個起落后液壓系統的壓力值，通過應用大數據技術建立數據預測模型，預測下一個起落的液壓系統壓力，或在不添加液壓油的情況下，可以執飛的起落數，從而描繪出如上圖9所示的液壓系統壓力曲線，保障飛行安全，減少事故的發生。

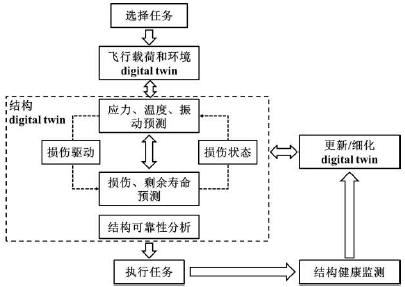

正如上面的案例一樣，像飛機、船舶等復雜裝備的健康管理和預防性維護是數字孿生技術應用的重要領域和方向，美國空軍和海軍啟動了不少此類研究項目，并總結形成了如下圖10所示的基于數字孿生的飛機壽命預測模型。該數字孿生模型的建立也主要是應用大數據技術建立相關的模型，從而實現數字孿生技術的應用和系統建設。

圖 10 基于數字孿生的飛機壽命預測模型

總結

數字孿生技術給出了一個數字孿生模型解決問題的框架性建議方案，大數據技術給出的是依據數據解決具體問題的算法和模型。正如本文中所列案例說明的一樣，在數字孿生模型構建中可以廣泛應用大數據、人工智能技術，構建其核心模型。

而在數字收集與控制層可以廣泛應用像5G、物聯網這樣的技術等等。數字孿生技術與當前眾多的信息新技術形成一個共存共榮的整體，不必也不可能排斥，其它的信息新技術。本文所講的大數據與數字孿生其實只是其關系的一角。
