千百年來，人類制造技術發展的絕大多數努力集中在了形狀塑造上，并且這種趨勢一直延續到現代，從石器打磨到陶器塑形，從澆鑄青銅器到制作木質家具，從金屬切削到單晶硅片光蝕刻，對材料形狀的加工長期以來一直是人們賦予制品以功能的主要手段。

與之相比，人類在發現、利用材料方面的進步要慢許多，第一次工業革命后的一百余年時間里，精煉鋼材、有色金屬、合金材料、工程陶瓷、人造單晶材料等高性能材料才陸續登上制造業舞臺。

與利用材料相比，改進材料物性提升制品性能的研究則更為初級。直到2011年6月美國政府發布材料基因組計劃（MGI），對新材料物性與材料配方關系的研究，才開始擺脫研究者的科學直覺和大量重復的“嘗試法”實驗的低層次局面。

▌“造物不止于形”是大勢所趨

傳統制造方式普遍建立在對單一均值材料的等材、減材制造模式之上，其所能提供干預材料物性的手段很少，制造復雜結構的方法也十分有限，這限制了材料、功能與制造技術的協同發展。增材制造技術的出現，從根本上改變了傳統制造技術與材料、結構、功能相互割裂的發展局面。

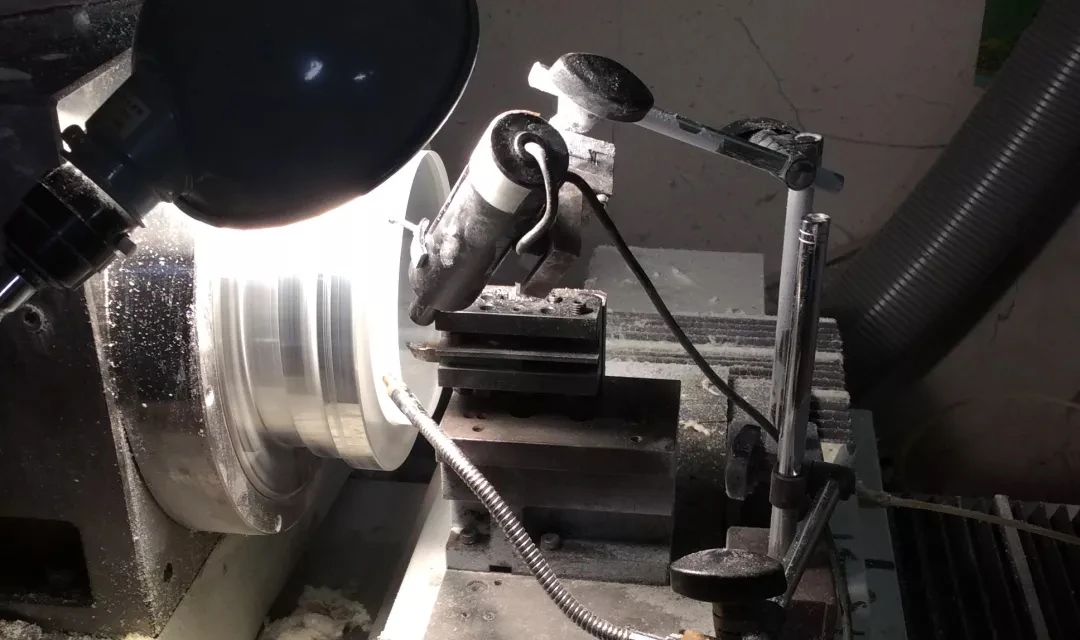

圖1 ?傳統CNC加工

其原因在于3D打印機在輸出物理實體時，采用了從無到有的受控生長方式，其所用的建造物質從低維度的點、線或面形態，以積分原理累積形成最終的三維實體；而在持續累積過程中，3D打印機有充分的時空窗口對建造物質的物性、結構、功能進行從微觀到宏觀的主動控制，即將形狀信息承載至建造物質的同時，亦將物性屬性和功能屬性施加至建造物質。這使得打印過程結束時，所輸出三維實體既承載了宏觀的形狀信息，也被附加了微觀的材料物性信息，使得最終制品的功能得以同步完成。

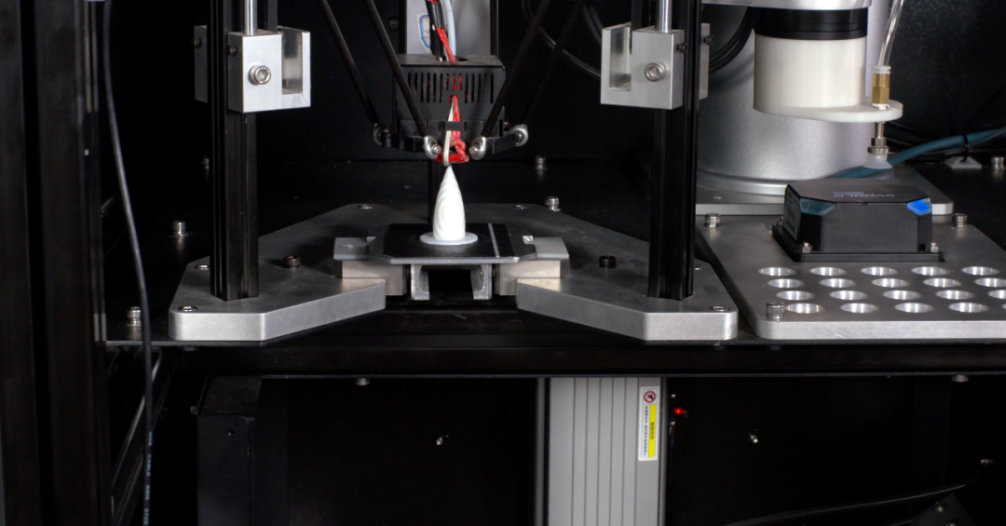

圖2 ?增材制造（德迪工藝混合智能制造流水線FDM工位）

任何制造過程本質上都是將設計信息承載到物質的過程，增材制造讓我們有充分的理由相信“造物不止于形”這一制造理念的可行性。增材制造技術有足夠的潛力推動制品性能迎來新一輪重大升級，從而再次賦能制造業，選自安世增材CTO俞紅祥增材制造三部曲。

▌增材制造與正向設計相輔相成

將傳統制造的設計方法與評價標準遷移到增材制造應用的實踐中，兩者在多方面表現出了沖突性。因此，增材技術還需與之匹配的設計理念才能付諸實踐。我們把面向增材制造的設計方法稱為DfAM（Design for Additive Manufacturing），包括從產品功能需求出發的正向設計、從產品性能改進出發的增材制造再設計、從增材工藝約束出發的制造優化設計等等。

正向設計是增材制造帶來“破壞力”的革新。它讓設計師拋棄了傳統制造手段的束縛，能真正從產品的功能需求出發，設計出功能強大、省材、高效率的結構形式，顛覆傳統設計思維的桎梏。

正向設計與增材制造之間存在一種相互促進的辯證關系。正向設計所提供的架構性創新釋放了增材制造的價值，因為優化和創新到理想的設計往往也是復雜至極的，而復雜結構正是增材制造的優勢所在。反過來講，增材制造打通了正向設計的傳統瓶頸，賦予了正向設計無限自由，可以放飛自我，進行創新。

▌正向設計在DfAM實踐中的關鍵要素

第一項關鍵要素是創成式設計。不同于傳統的設計方法，創成式設計發揮算法和人工智能的長處，設計師只需要提供必要的設計限制，其余的交給算法來創造。

拓?fù)鋬?yōu)化算法是目前常見的設計算法之一。在拓?fù)鋬?yōu)化過程中，我們并不需要對結構的形式做限定，只需要給出結構的受力和約束條件，軟件通過特定的拓?fù)鋬?yōu)化算法，按照力的傳遞路徑自動找到理想的結構形式。

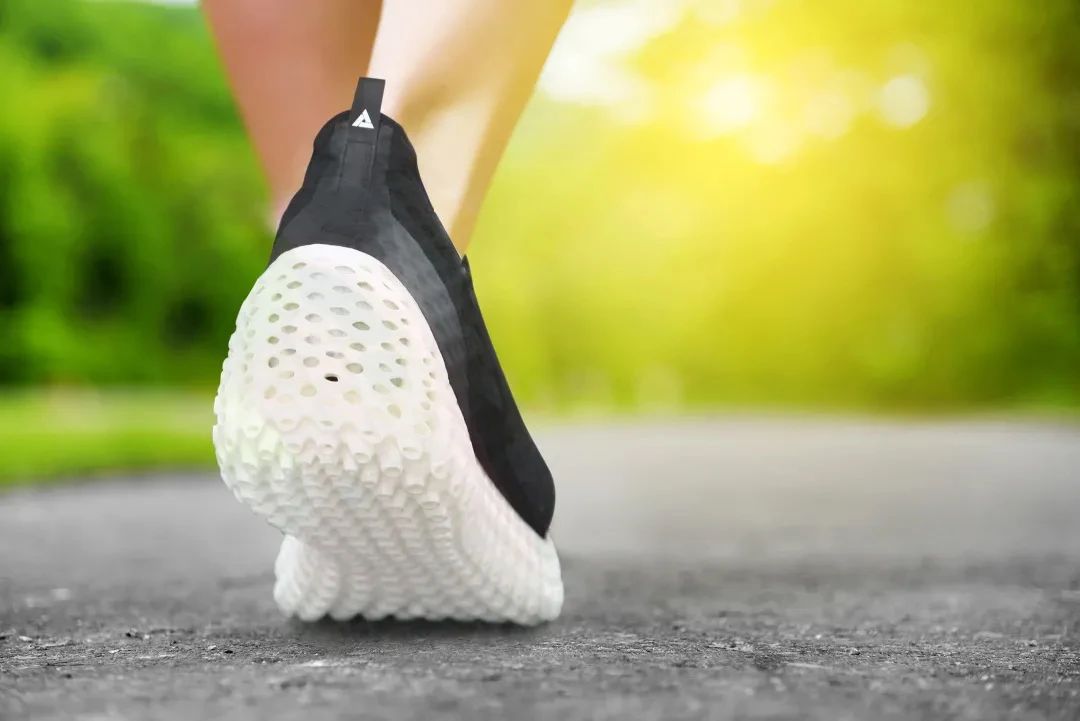

圖3 創成式設計的3D打印鞋底

第二項關鍵要素是多尺度仿真，因為增材制造過程跨越了廣泛的時空尺度。在空間維度，材料的晶體結構在納米級別，點陣或多孔結構的特征尺寸在毫米級別，而目前最大的增材制造整體結構已經達到十?dāng)?shù)米的級別。在時間維度，單個熔池的壽命在毫秒級別，單個片層的掃描時間在分鐘級別，而整個零件的制造過程長達數天或數周的時間。

宏觀結構的力學特性需要根據材料微觀結構來計算等效獲得；材料微觀結構的計算則需要宏觀結構的仿真結果作為輸入。因此，如何保證在不同時空維度下，增材制造的產品性能都是最優的，是我們面臨的一個難題。

▌DfAM的完整流程

以最常見的拓?fù)鋬?yōu)化和點陣結構為例，一個完整的面向增材制造的設計流程通常包括如下幾個步驟：

Step 1 拓?fù)鋬?yōu)化：確定架構設計方案。

Step 2 結構設計：模型光順處理、實體化、點陣結構設計等。

Step 3 參數優化：在初始設計方案的基礎上進一步優化設計方案。

Step 4 設計驗證：對設計方案進行性能和工藝仿真。

在具體的產品設計過程中，很難有案例只經過了這四個步驟就完成了完美的設計方案，其過程往往需要經過多輪迭代優化。

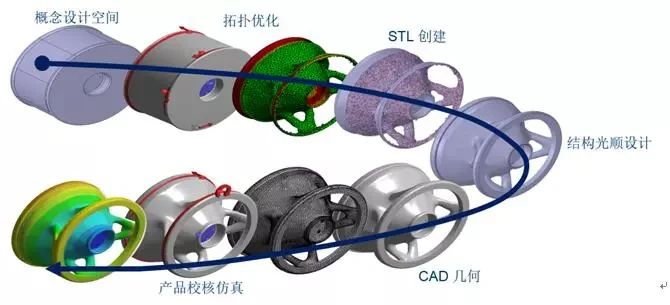

圖4 DfAM完整流程

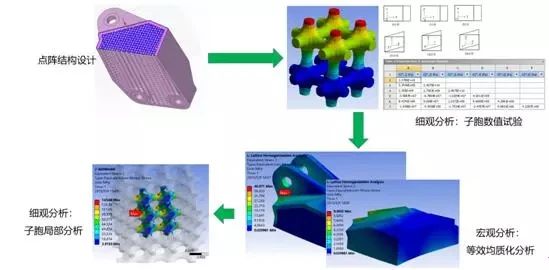

圖5 點陣結構多尺度分析基本流程

▌如何培養DfAM設計思維

在實現材盡其能、物盡其用，釋放復雜成形能力的表象下，增材制造的真正價值在于回歸設計本源，回歸產品功能，重塑增材思維，實現造物不止于形的造物革命。作為新一代的物質生產技術，它將與新一代信息技術深度融合，成為第四次工業革命的核心技術引擎。

但是，目前人們對于增材制造這一新生技術的認識還處于初級極端，很少站在系統高度統一材料、工藝、設計、性能、功能等要素，造成增材制造各要素之間各自為政、嚴重脫節、甚至相互割裂對立的現實局面。加速增材制造技術大規模商用化的關鍵，是站在巨人的肩膀上學習增材設計，縮短學習曲線，避免犯重復的錯誤。

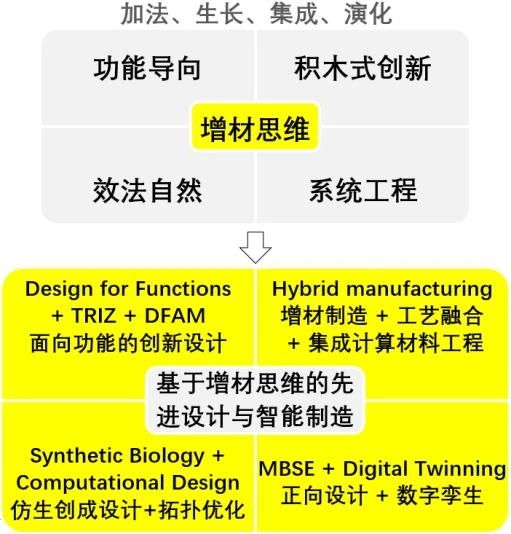

圖6 基于增材思維的先進設計與智能制造

近期，由安世亞太翻譯出版的《增材制造設計（DfAM）指南》正在熱銷，作者是瑞典隆德大學的三位學者。

本書就如何面向增材工藝設計零組件以獲取成本和性能的最大收益，提供了詳盡的指南和豐富的案例，包括增材制造導論、增材制造工藝、增材設計戰略、增材設計分析優化工具、零件合并準則、增材工藝工夾具設計準則、面向聚合物和金屬的增材設計、后處理、以及增材制造的健康安全和零件認證、增材制造的未來等章節。

作為全球增材設計專著，本書中譯本將為我國增材產業從業者、工業產品研發設計、工藝和制造人員，帶來全方位的以增材思維驅動的增材設計細節知識和工程應用經驗分享。
