增材制造是基于三維模型數據的材料（分層）堆積成型的數字制造技術，相比傳統的減材制造和等材制造，增材制造技術在很大程度上實現了自由制造，必將引領制造業發展出全新的基于增材制造工藝的設計（DfAM）理念，為工業品提供顛覆性的設計改進空間，帶來了巨大的價值。

增材制造作為未來制造業的發展趨勢，在各個行業得到了廣泛的應用。在汽車制造領域，增材制造技術已經成為提高汽車設計和制造力的一項關鍵技術，解決隨形內流道、復雜薄壁、零件減重、復雜內腔、多部件集成、大型復雜構件等技術難題；在汽車模具領域，增材制造的隨形冷卻系統模具壽命提高近2倍，型腔內溫度降低近45%，作業周期縮短了25%。此外增材制造技術在工業機械、航空航天、藝術品/首飾、電子產品/消費品等領域也在廣泛開展應用。

安世亞太公司已經成功實施了大量基于增材設計的結構優化案例，積累了豐富的經驗，為航空航天、汽車制造、工業機械等領域提供性能更優、質量更輕、效率更高的增材結構設計方案。本文以安世亞太在“上汽大眾3D打印創新論壇暨拓?fù)鋬?yōu)化設計大PK”比賽中獲得一等獎的作品為例，為讀者介紹DfAM的操作流程，以及DfAM帶來的巨大價值。

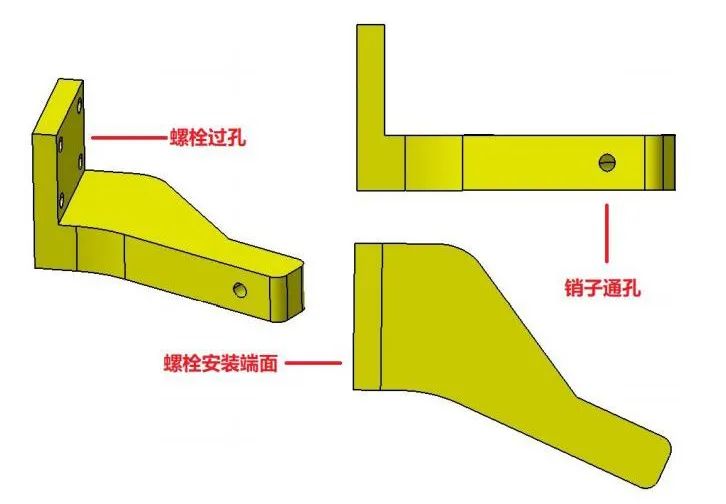

比賽主題：某重載鉸鏈支架結構優化設計01初始條件選取某重載鉸鏈初始結構如圖1所示。1）前端1個橫向通孔通過直徑3mm的銷子承受載荷，其位置和直徑不可變動；2）后端通過4個M6螺栓進行固定，螺栓過孔位置和直徑不可變動，螺栓過孔數量可保留1-4個；3）螺栓安裝端面所在平面的位置不可變動。?

?

圖1 原始結構????????????????????? ????????????????????????????????????????????? 圖2 加載方案

?

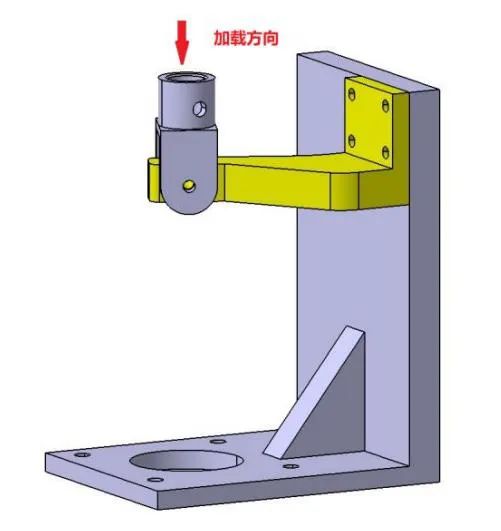

加載方案

采用萬能試驗機進行加載試驗，鉸鏈用4個螺栓固定在基板（灰色部分）上，前端夾具施加豎直方向載荷，加載速度5mm/min，加載直到結構破壞為止，記錄結構破壞時試驗機讀數。

材料及工藝特性

?

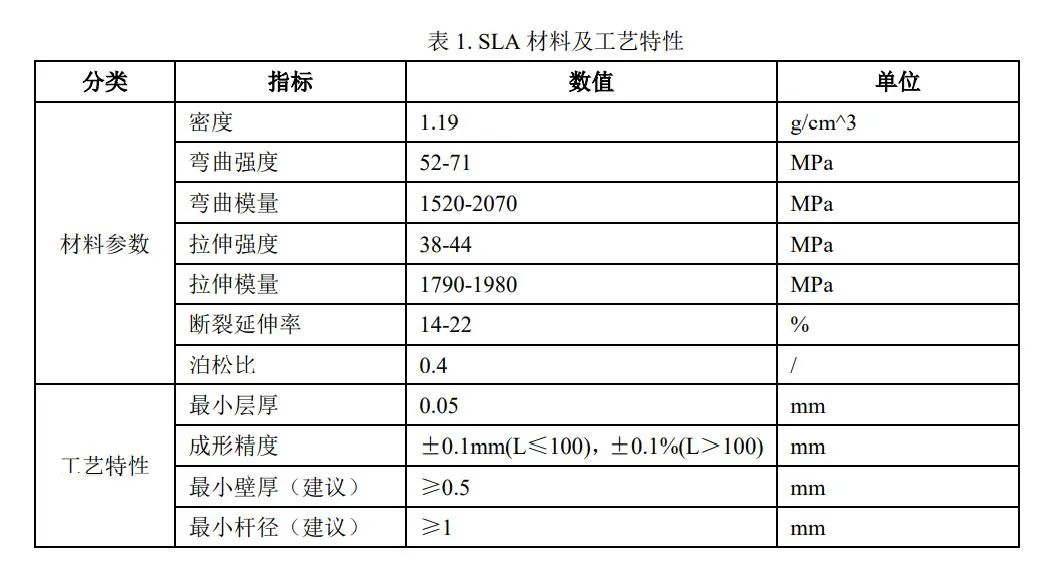

打印材料為光敏樹脂，設計結構將采用SLA設備進行打印，材料及工藝特性如表1所示。

比賽要求

?

1）結構重量不超過原始結構重量；2）結構在安裝和測試過程中不與試驗夾具干涉；3）盡可能提高結構的強度。05

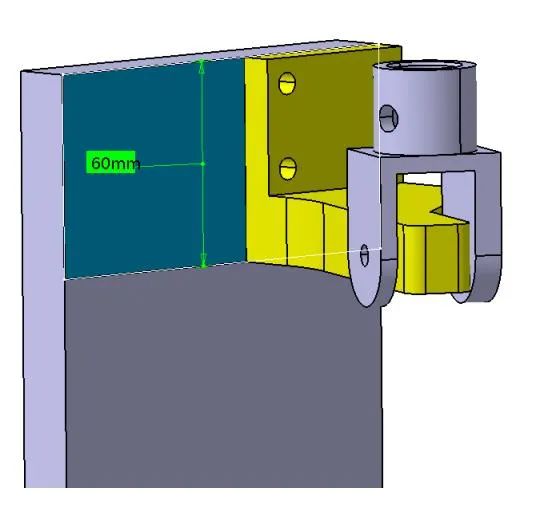

設計結構只允許在圖中藍色矩形區域和夾具接觸，其余區域不允許接觸，如圖3所示。

圖3 設計結構與夾具接觸區域

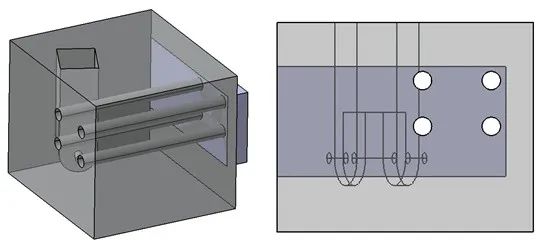

在進行結構拓?fù)鋬?yōu)化之前，需要對拓?fù)淇臻g進行確定，先定義設計空間，從而避開不可設計區域，并且適當?shù)臄U(kuò)大設計區域，這樣做的意義在于可以使拓?fù)涔ぞ叩玫匠浞值陌l(fā)揮空間，但是我們要考慮到計算資源以及時間問題，進行衡量取舍得到最有效的拓?fù)淇臻g，圖4透明位置的模型是初始拓?fù)淇臻g。

圖4 拓?fù)鋬?yōu)化的可設計空間

圖4中螺栓連接工裝位置在拓?fù)淇臻g中做了通孔，這是因?yàn)橐ＷC最后的拓樸結果不與螺栓連接的工裝位置發生干涉?？紤]到零件的接觸空間，對固定基板也做了簡化處理。

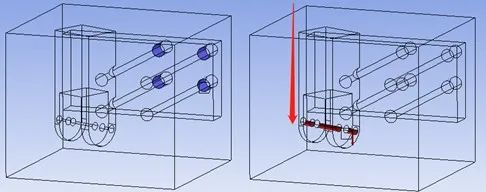

然后進行邊界固定和載荷施加的設置，圖5中第一個模型藍色部位是邊界固定的位置，第二個模型的紅色位置是施加載荷的位置，在施加載荷的孔中只選擇了下半面來施加沿X軸向下的力5000N。如果將孔中的上下表面全部施加載荷，就會和現實中的受力情況出現差異，從而影響拓?fù)鋬?yōu)化結果的準確性。網格采用的是3mm四面體，拓?fù)鋬?yōu)化的目標重量設定為30%。

圖5 邊界固定與載荷施加位置

圖6中為拓?fù)鋬?yōu)化結果，這種拓?fù)浣Y(jié)果很顯然并不是最終的結構形式，我們需要對拓?fù)鋬?yōu)化結果進行重構，并再次仿真來進行調整改進。

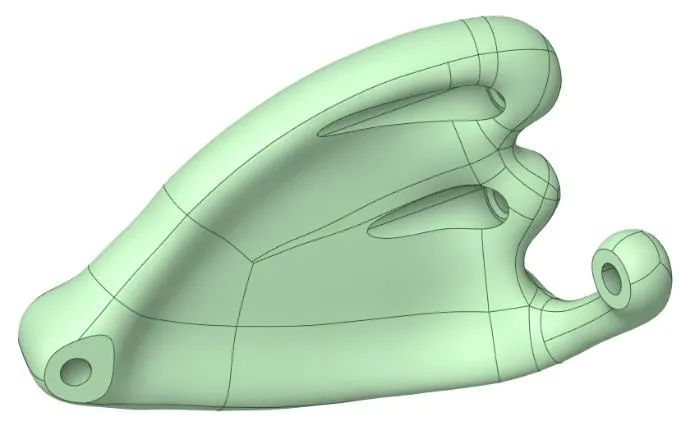

對于拓?fù)鋬?yōu)化的結果進行重構往往是一件非常困難且耗費時間的工作，在這一步時我們直接采用spaceclaim模型包裹光順來進行重構。圖7中為第一次重構的模型。

????????????

圖6 拓?fù)鋬?yōu)化結果???????????????????????????????????????????????????? 圖7 方案一模型

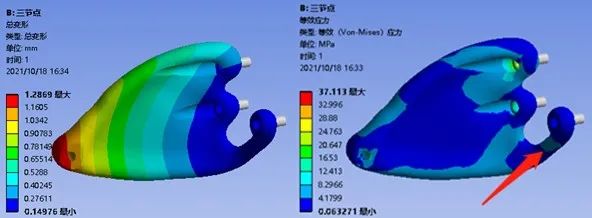

對目前第一次重構后的模型進行仿真分析，所得到的總變形和等效應力如圖8所示，最大變形點在加載區域，從整體來看零件的應力分布不太均勻，最大應力集中在螺栓連接處，部件中心處仍然存在大片應力較小的區域，說明還有許多減重空間。在應力云圖中紅色箭頭指出的位置，可能會發生失穩，所以決定在這個部位增加結構的穩定性，讓結構與工裝用四個螺栓連接。

?

圖8 方案一總變形與等效應力云圖

進行第二次重構模型，再做進一步的仿真。第二次重構的模型如圖9所示，可以看到對螺栓孔與載荷施加區域進行了更加細致的處理，同時也將零件進行了適當“瘦身”。

圖9 方案二模型

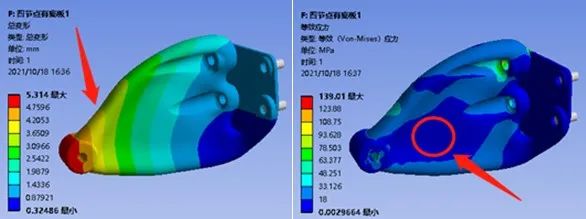

方案二模型的變形云圖和等效應力云圖如圖10所示，從云圖來看變形較小但應力分布依然不均勻，尤其在右圖等效應力云圖中箭頭指向的紅圈位置，應力較小，還有一定的減重空間，對其進行局部?jī)?yōu)化后進行進一步的仿真來做驗證。

圖10 方案二變形和等效應力云圖

在進行第三次重構后我們所得到的模型如圖11所示，在這次的挖孔減重當中并不是只考慮了圓形孔，同時也考慮到了更適合增材制造的水滴形孔，但是在仿真中的圓形孔應力分布更合理，總變形更小。

?

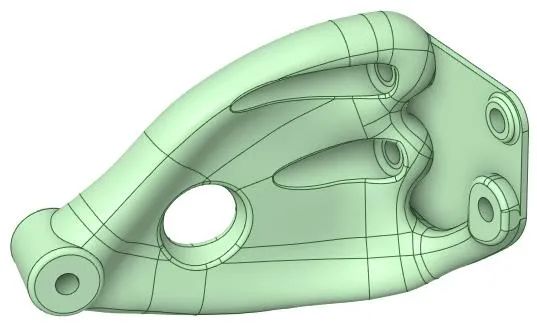

圖11 方案三模型

?

圖12 方案三變形和等效應力云圖

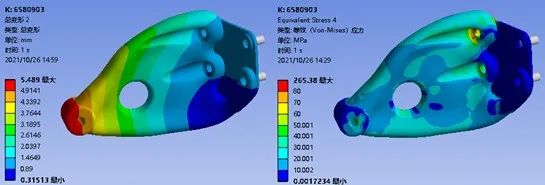

圖12中為重構后方案三變形和等效應力云圖，根據結果對比之前兩版方案可以看出總變形更小，應力分布更合理，部件主承力區應力區間均在20Mpa-50Mpa間，其中應力集中處在螺栓孔根部出現，預判斷裂位置為此位置。

?考慮到真實實驗工況為準靜態加載而非靜態加載，為了進一步精確的驗證結構強度，我們采用了基于LS-DYNA的準靜態強度分析方法進行驗證，分析結果如下圖所示

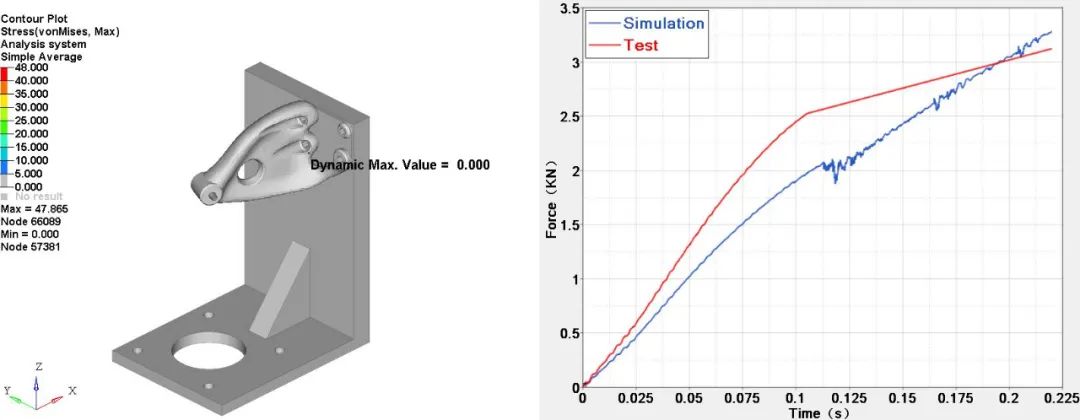

圖片圖13 仿真結果與實驗對比

根據分析結果可以發現，應力集中位置是螺栓根部，與之前靜力學仿真結果相吻合，但是靜力學結果未能表現出來動態應力值，通過LS-DYNA進行準靜態強度分析，可以預測螺栓根部首先出現應力峰值47Mpa，已經超過材料抗拉極限，明顯此處發生破壞，結構失效，此時接觸反力約為3013N。如下圖紅色曲線為物理實驗測得反力曲線，峰值為3262.7N，斷裂位置如圖14與仿真分析結果一致。

?

圖14.實際斷裂位置

通過本案例我們?cè)敿?xì)介紹了如何在DfAM設計理念的指導下，將一個汽車支架類結構進行拓?fù)鋬?yōu)化設計和基于仿真結果的模型重構，實現了減輕結構重量和提高承載能力的目標。該零件的最終重量為99g，比題目原始模型減重了33g，達到了較為合理的重量/承載能力平衡點，取得了本次比賽第一名的好成績。
