產品測試階段數字孿生的技術背景

在產品的測試階段，利用數字孿生的測試環境的數字化部署，可以有效降低產品測試期間的成本，縮短測試周期，豐富測試項目。在測試階段數字孿生主要功能涵括如下：

1、仿真：從產品的功能和性能方面來說，在制造業產品測試階段數字孿生的核心技術就是仿真。仿真為數字孿生體提供了近乎等同于現實機理的物體運行邏輯。其技術實現包括：多領域建模技術、多領域模型編譯技術、多領域模型分析技術、多領域仿真求解技術、仿真結果展示技術、控制系統與被控對象的建模技術、仿真系統集成與測試技術、異構數據同步技術、三維仿真降階技術、載荷實時識別與分析技術。

2、數據分析：通過AI分析測試數據，可以快速得到測試過程分析和測試結果分析，加快測試效率。

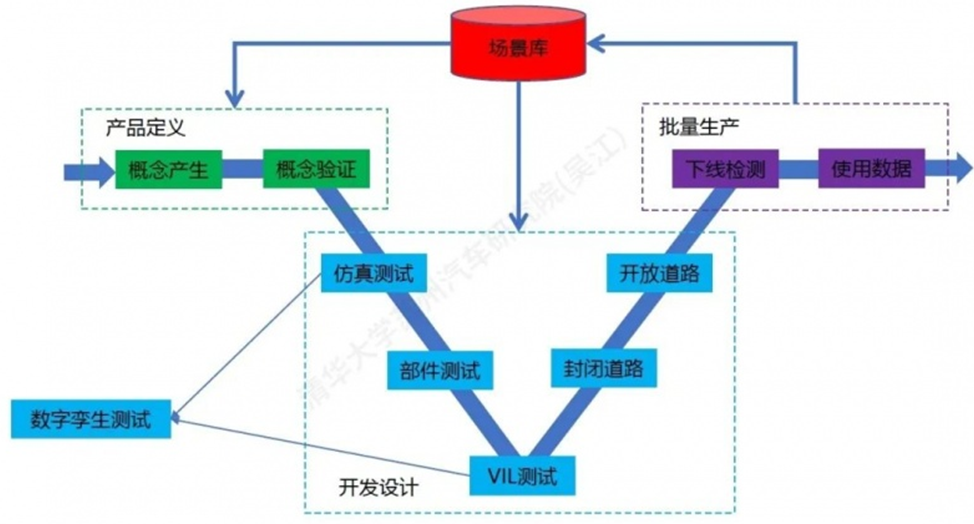

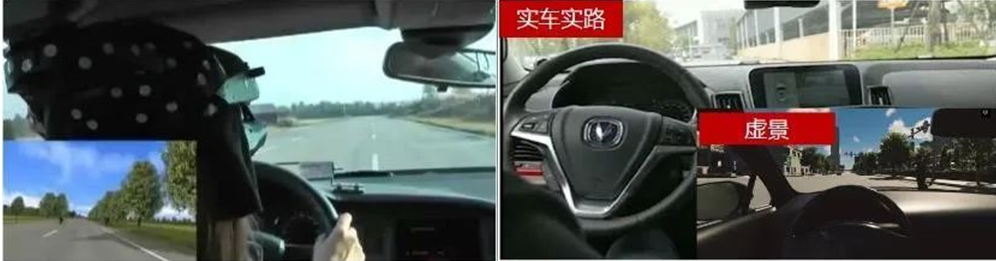

3、IoT：通過測量技術可以采集物理實體在現實空間中的實際測試數據，也可以通過控制技術，將數字空間中的數字孿生體的運行狀態反饋到物理實體上。另外遠程測控技術，也可以為數字孿生體的遠程多單元協同測試提供基礎。?? ??例如：德國慕尼黑聯邦國防軍大學和我國的清華大學都已經建立了基于場景庫的自動駕駛測試體系，他們提出的自動駕駛數字孿生測試VRIL(Virtual Reality in theLoop)概念，其實是真實的車輛行駛在真實的測試場地中，同時映射到虛擬的測試環境中的整車閉環測試。

VRIL在虛擬仿真系統中建立環境、道路、交通參與者、測試車輛的模型及其配置的傳感器模型，虛擬傳感器將在仿真環境中探測到的目標信息發送給搭載自動駕駛算法的測試車輛進行信息融合與決策控制，測試車輛在測試場地內運行的同時，測試車輛的運動狀態信息采集并反饋給虛擬場景，從而完成虛、實狀態的同步，實現整個數字孿生系統的閉環實時仿真測試。并結合場景庫數據，可以快速的設置貼近真實交通環境的測試條件，有效提升測試的效率與真實度。

產品測試階段使用數字孿生的優勢

1 降低產品測試成本

這里提到的成本，不僅僅應該局限于企業的視角談經濟成本，其實也包括社會成本。首先，從經濟角度來說，制造業屬于實體產業，其產品大多具有實體，進行測試之前一般考慮測試損耗和測試數據樣本量的問題，需要開模鑄造一批測試樣品，如果測試結果不滿意，則又需要重新開模，這一過程浪費了大量的人力物力。數字孿生體則不存在這些問題，其成型與成長都來自于數據的孕育。從社會成本來說，數字孿生技術可以避免企業占用過多的社會資源，比如公共道路、大型實驗室，并在某些行業可以減少大量不必要的環境污染。

2 縮短測試周期

為保證測試的準確性，測試需要大量的回歸和迭代，在此過程中，數據的記錄與轉存、人員的溝通與交流、環境的影響等多種條件都會減緩測試的進度。數字孿生體具備自己的數字主線，所有的測試數據依附于孿生體之上，無需轉存，測試結果研發人員也可以直觀看到，無需測試人員的反饋，可極大的縮短流程時間。另外，如果不關心實時性的通信問題，數字世界的迭代測試，可以以遠超現實世界的速度進行。

3 豐富測試項目

數字孿生技術的另一個優勢，是將工業中較復雜、較難以實現的測試場景以比較方便的形式模擬出來，提供有價值的測試結果。這種難以實現的過程可能由幾種因素造成，如產品本身的性質、造價導致測試成本極高，企業無法支持足夠的測試頻次；有些產品測試的周期極長，無法滿足企業和市場快速變化的需求；產品測試的環境難以在普通的測試環境中準確模擬，或模擬的過程耗費的資源難以負擔等等。

?產品測試階段使用數字孿生的典型應用場景

1 產品測試階段數字孿生體應用場景概述

制造業的產品測試階段其實屬于一個比較籠統的概念，為了將數字孿生的應用場景描述的更加清晰，將其細化并分解的話，測試階段其實應該分為兩個階段:

1) 工程驗證測試階段

2) 設計驗證測試階段

工程驗證測試階段的側重點在于產品設計過程中的功能驗證、安規測試等，此時因是產品原型樣品，測試的目的大多在于給研發工程師除錯，幫助研發人員把控產品方向。在此階段的數字孿生體需具備工程驗證能力，所有的產品參數繼承自研發階段的數字主線，研發人員并可對數字孿生體的設計參數進行修改，以提前評估產品的最終狀態。

在設計驗證測試階段的側重點在于產品設計完成后的性能測試、壽命測試、缺陷測試等，測試的目的大多在于驗證產品設計是否符合預期以及為產品優化提供數據基礎。在本階段的數字孿生體的測試行為已經不再局限于自身的調整，往往需要配合場景庫一起運行，為產品的不同工況提供測試條件。

2 以測試為基礎的數字孿生體應用典型場景

我們雖然將產品測試分為了兩個階段，是因為針對不同的測試階段，其數字孿生體應用場景并不相同：

1) 工程驗證測試階段的數字孿生體應用典型場景

對于工程驗證測試階段說，其外環境往往是不變的，變量在于數字孿生體本身或內環境。在上一節中，我們提到了汽車行業中如何去孕育數字孿生體，并為數字孿生體的功能進行了完善。

這里我們繼續以汽車制造行業舉例。在車輛設計的工程驗證測試階段，需要對整機的輔助電源、驅動電壓、功率應力、磁性元件、反饋環、外圍電路、環境壓力等多項指標進行測試。因為人的參與和樣機性化差異，單次測試并不能保證測試準確，再加上測試線路復雜，可能存在部分機構無法測試的情況。所以為了保證測試質量就要提升測試迭代次數，延長測試時間。

使用數字孿生技術介入工程驗證測試的場景下，首先數字孿生體可以取代實體測試，數字孿生體與物理實體傳承了同樣的數據基因，他們的功能與參數一致。其次平臺為數字孿生體提供了完備的標準測試場景庫，場景庫中可以設置環境參數，如溫度、濕度等。樣機進行測試的核心技術是內置于場景庫的仿真插件，仿真插件由不同領域內的專業仿真公司提供，包括流體、熱、電磁、結構等多種領域，用戶使用不同的插件可快速實現針對同一孿生體，在特定環境下進行不同領域的仿真或耦合仿真。

比如車輛工程驗證測試中，測試人員期望測試功率器件的結溫降額，傳統方法一般是測試最高環境溫度下器件的外殼溫度。如果引入數字孿生技術，則可以為每一種功率器件創造數字孿生體，再結合熱和電磁領域的仿真插件，可創建該孿生體的結溫數字模型。之后結合人工智能插件，方便對器件進行調整優化。

另外，仿真結果也可以借助可視化插件以直觀的圖像或圖表方式進行呈現和保存，方便研發人員參考和調閱。所以，數字孿生技術在工程驗證測試階段是對傳統仿真技術的一次升華。

2) 設計驗證測試階段的數字孿生體應用典型場景

在車輛設計完成之后的設計驗證測試階段，測試的主要目標是車輛的各項性能指標，這些指標大多需要在不同的環境下才可以進行測試。

數字孿生平臺具有一個常用場景的標準場景庫，比如在工程驗證測試階段會用到的無干擾的空場景，當然，平臺也支持定制化開發的非標準場景庫。這些非標場景庫中可以集成諸如人機交互插件、數據分析插件、碰撞模擬插件等以應對不同的挑戰。

比如，在設計驗證測試階段，可以通過錄制路譜，將路譜集成到測試場景中，再搭配人機交互插件、碰撞模擬插件以及系統仿真插件，就可以收集車輛的數字孿生體在不同路況下及不同環境下的固定運行數據或者虛擬駕駛數據。

孿生體測試的數據量將根據孿生體的數字量級而變化，如果組成車輛的孿生體信息比較單薄，如僅由CAD模型支撐的孿生體，就只能提供外殼的碰撞數據。如果車輛的孿生體信息比較豐富，是一個復雜的孿生體集群，則會根據所選的仿真求解類型，給出一個相對較為復雜的數據集。

仿真計算出的數據集，可直接以數據形式保存，也可以通過可視化的方式呈現，呈現的精細度也取決于孿生體的顆粒度。除此之外，仿真計算出的數據集也可以通過數據分析插件協助分析，以取得更好的測試效果。
