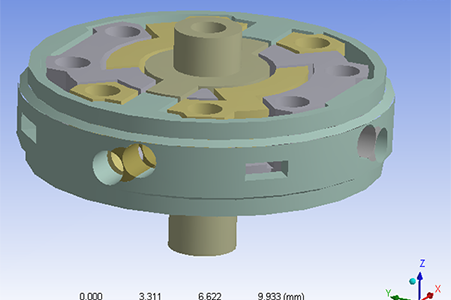

分析某型號陀螺接頭在斷電運輸條件下結構功能的完好性。參照國軍標關于武器系統地面運輸環境的規定，重點分析陀螺的動力學特性和在規定運輸條件下的應力應變響應，從而判斷陀螺在典型運輸環境下結構功能性能精度的完好性，同時給出壽命估算。

1.陀螺儀是精密儀器，對精度的要求很高。細頸決定接頭的剛度，該部位厚度僅0.035mm，精確模擬非常重要。如何合理離散化？
2.撓性接頭是彈性支撐結構，陀螺的慣性主要來源于與接頭連接的轉子部分。轉子如何模擬？
3.結構動力學分析與阻尼關系密切，尤其是隨機振動分析對阻尼異常敏感。阻尼如何確定？
4.隨機疲勞壽命如何預測？

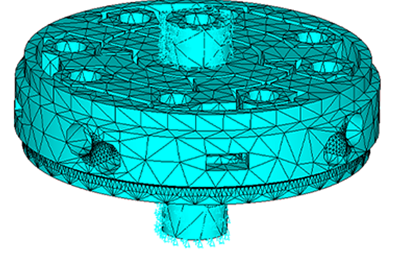

1.模型分割，細頸局部網格細化。
2.綁定接觸或者M(jìn)PC技術實現細化網格區域與粗網格區域的網格裝配。
3.轉子部分等效為具有同等質量和轉動慣量的質量點，和外圈通過剛性梁連接。
4.基于實測隨機響應進行阻尼標定，確定合理阻尼值。
5.基于隨機振動分析的統計應力值以及統計平均頻率，應用Steinberg應力分布三區間法和Miner線性損傷累積定律，確定隨機疲勞壽命。

1.仿真結果直接用于驗證客戶產品可靠性。

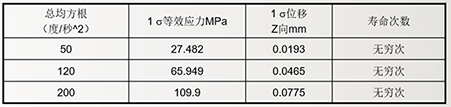

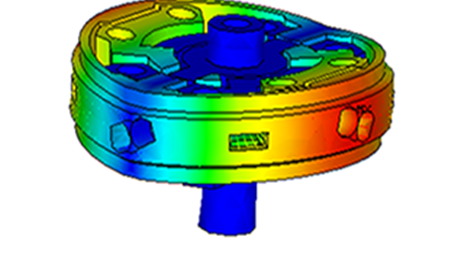

2.計算結果表明：在給定半正弦波沖擊載荷作用下陀螺會產生較大的應力，在X向加速度幅值超過120g時會進入塑性屈服。其它給定載荷工況（線隨機、角沖擊、角隨機）產生應力較小，不會產生塑性和疲勞。
3.計算達到了客戶的預期，不久后客戶針對加工誤差控制有關的參數敏感性和優化分析就同一產品立項并主動找我們進行了咨詢計算。
