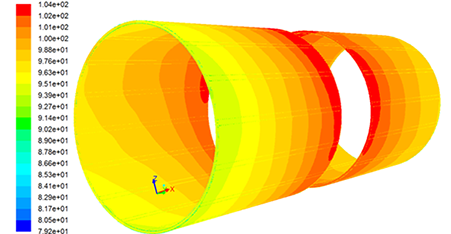

變壓器內部由于各種損耗產生大量的熱量，這些熱量會對變壓器內部部件的使用壽命產生嚴重影響。精確預估變壓器繞組與鐵芯損耗、研究正常模態下變壓器溫升特性，對于大功率變壓器的結構優化和散熱設計至關重要。采用磁場–溫度場間接耦合方法，計算變壓器在電流激勵下的損耗和溫升特性。根據變壓器實際結構建立三維模型，進行磁場仿真計算，得到鐵芯損耗、高壓繞組損耗、低壓繞組損耗以及渦流損耗，根據損耗計算出鐵芯、高壓繞組損耗、低壓繞組損耗以及機構件的發熱量以及熱流密度。最后，將變壓器的損耗作為載荷導入CFD軟件進行溫度場仿真計算。通過對不同工況的變壓器整體溫度場、鐵芯以及繞組的溫度分布進行仿真分析，找出變壓器及各組件的最熱點分布及相應的溫度值。

1.既要考慮到主流場的液體流動變壓器部件眾多，結構復雜，計算工作量大；
2.電磁場數據和流體場數據的無縫傳遞。

1.結合變壓器內部熱量傳遞過程對變壓器各個部件進行適當簡化；
2.網格劃分工具可用于劃分高質量的網格；
3.CFD軟件提供了MRF模型和湍流模型，可模擬變壓器的整體模型；
4.仿真平臺提供了電磁和流體的雙向數據傳遞。

1.同時，為設計不同用途，在設計過程中，即可通過CFD計算模擬變壓器內部熱量傳遞情況，校核變壓器內部不同部件的溫升，評估了變壓器的散熱能力，同時也為變壓器的散熱設計改進提供了數據基礎；
2.經過建模、劃分網格、求解和后處理等階段，計算了在變壓器運行過程中內部溫升；
3.借助于電磁場和流體場的數據耦合，模擬結果更接近真實情況。
