產品概述
LNG輸運和儲存系統的多相流計算工具
預冷是確保LNG接收站順利投產試運行的重點工作，通過預冷使常溫的LNG輸送管道和儲罐達到溫度較低工作狀態，防止低溫LNG 突然進入常溫管道和儲罐引起局部管道和儲罐急劇大幅收縮，從而造成管道和儲罐的損壞。軟件在快速建模的基礎上，能夠計算長距離LNG輸運管道的預冷；計算LNG相變產生的BOG以及氣液兩相流輸運；計算大容量LNG儲罐的噴淋、LNG儲罐壁面溫降、兩相流分布；計算LNG輸運和存儲設備如槽車、再冷凝器、高壓泵等LNG相變，動態BOG生成。
特色功能

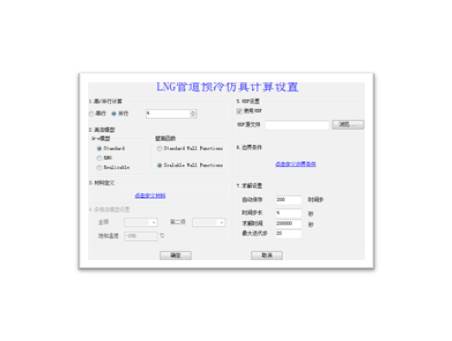

基于向?qū)У目焖俳：驮O(shè)置
開發LNG系統專用計算工具軟件，實現計算域快速建模、基于向?qū)Ш湍０逶O(shè)置，提供材料庫和載荷工況庫。
對管道網格進行合理布局
基于LNG超長輸送管道和大型儲罐的流場特點，創建了適合多組分氣體，多相流傳質傳熱的網格生成方案。對管道網格進行合理布局，降低網格數量，但不降低計算精度。

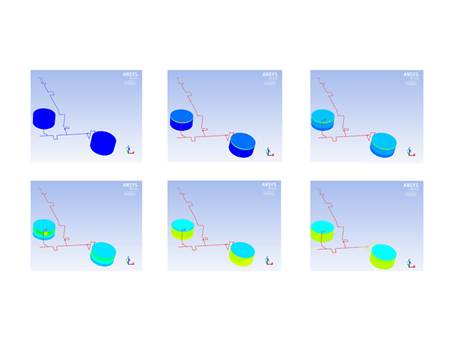

計算LNG在管道中的相變
準確預測多種LNG輸運和儲存系統液冷和多相流輸送計算。對LNG輸運和儲存系統設備的任意位置溫降速率，多相流分布，壓力流速等進行精確模擬。計算儲罐噴淋，考查噴霧顆粒大小、噴射速率、噴射角度對冷凝效果的影響，UDF模型模擬槽車多點位的噴淋。

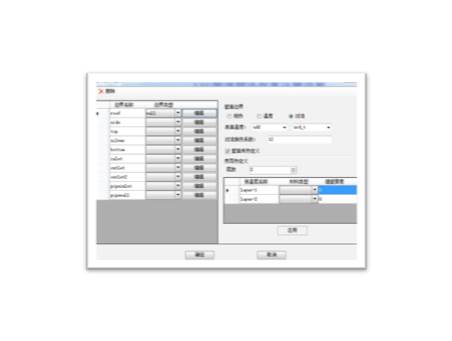

界面靈活，方便定義管道材料厚度等參數
用expert命令調用高級多相流界面求解模型LNG和BOG的分界面；用殼層方式鋪設管道壁面層……軟件界面靈活，提供用戶充分空間自定義設置。單個任務的計算周期能夠在一天左右完成，適合工程設計的計算周期需要。
典型案例

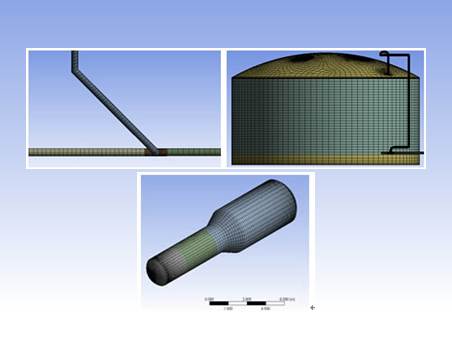

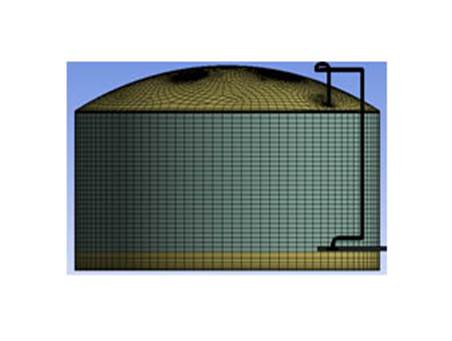

中海油某LNG接收站應用（LNG管道、儲罐和再冷凝器的網格）

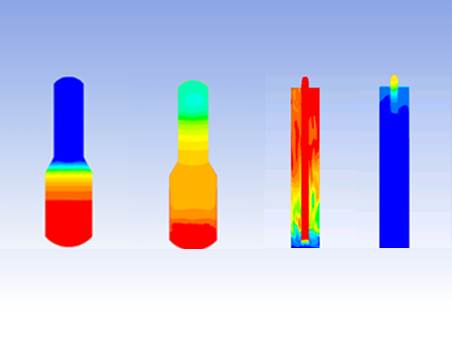

中海油某LNG接收站應用（冷凝器溫度和組分變化與高壓泵溫度和組分變化）

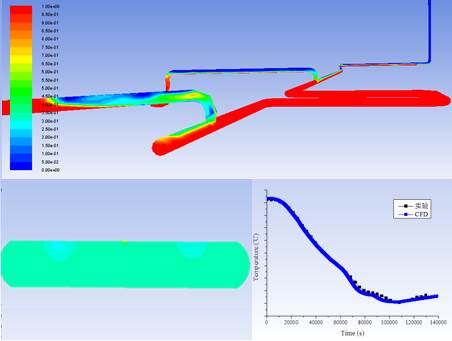

中海油某LNG接收站應用（LNG預冷中實驗和模擬結果對比與槽車中溫度變化）
