產品概述

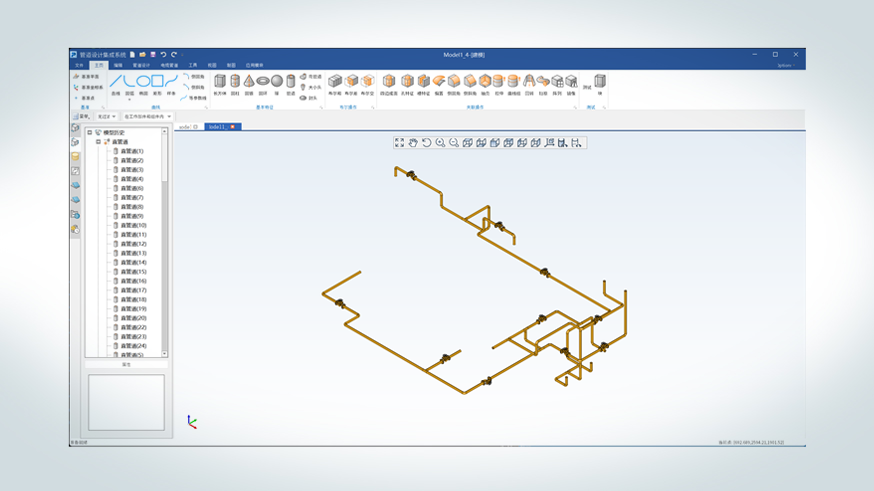

管道設計集成系統 PERA SIM PDIS
PERA SIM PDIS管道設計集成系統是一款面向數字化裝備中管道系統快速布置建模與校核分析的一體化平臺。平臺通過與管道基礎數據庫接口，完成設備模型、連接件模型、支吊架模型、沖擊載荷譜數據、管道截面數據、材料數據等常用設計仿真數據的模型化調用，實現管道設計仿真模型的快速化輔助構建。
管道設計集成系統面向設計仿真校核，構建了各類常用CAD建模工具管道模型的識別與驅動接口，實現基于規則的模型自動化映射、簡化與重構，降低模型重復建模工作量。同時軟件提供應力安全性分析、振動特性分析等多種自動化分析模塊，實現基于多工況組合的分析校核和報告動態輸出。
特色功能
管道及管道設備參數化建模

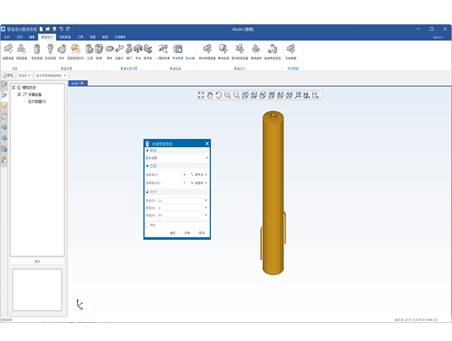

采用三維模型參數化技術實現對管道及管道設備三維模型的構建，并具備壓力管道、電氣管道、機械管道等國家標準規格的豐富參數化模型庫，以方便用戶針對不同用圖快速選用或者更改標準規格的管道及管道模型。
管道組件參數化定位

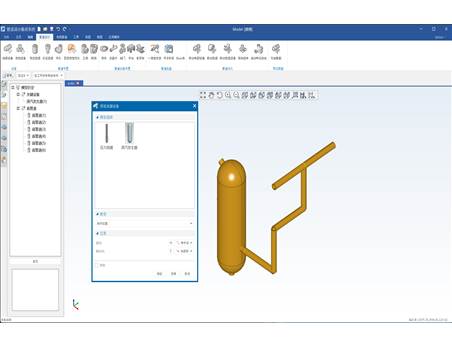

PERA SIM PDIS軟件采用參數化的定位方式，實現管道布局業務中的關鍵設備參數化裝配定位；友好的交互操作頁面，能通過鼠標點擊、對象選擇、坐標系設定、參數輸入等實現關鍵設備位姿的快速修改。
管道布局檢查與優化功能

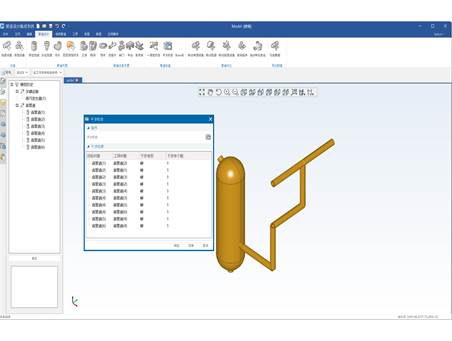

PERA SIM PDIS具備具備干涉檢查、最小距離檢查、管道端口一致性檢查等功能。對于干涉檢查，提供了AABB包容體計算方法和OBB包容體計算方法兩種方式，以利于用戶根據不同的需要對管道模型進行簡化和干涉檢查；檢查效率和正確率高。

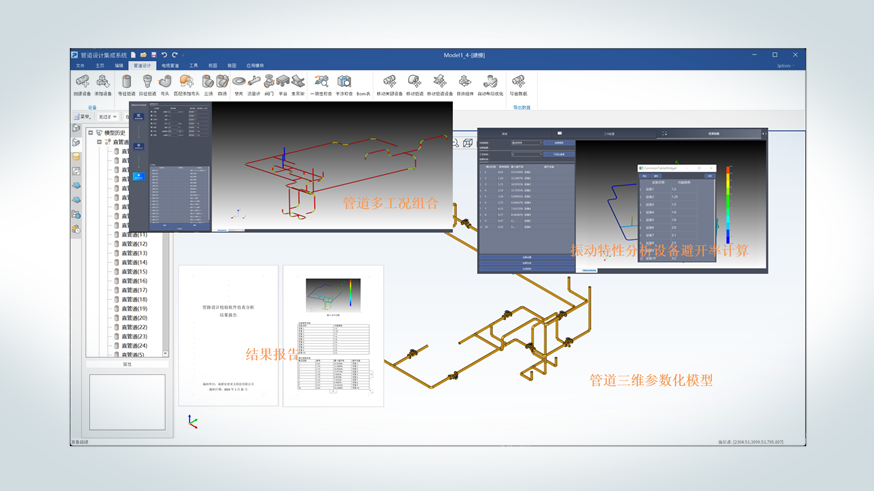

管道三維建模與仿真計算一體化功能

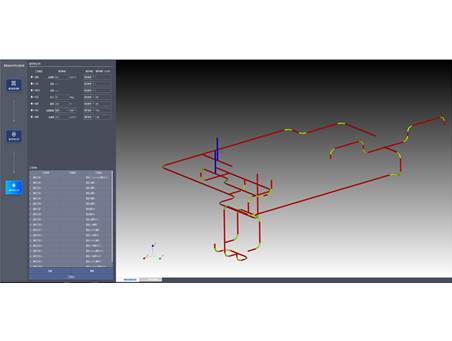

PERA SIM PDIS軟件是一款集三維CAD模型設計與CAE仿真計算為一體的集成系統軟件，既具有設備模型、連接件模型、支吊架模型等三維建模與布局功能，也具有基于沖擊載荷譜數據、管道截面數據、材料數據等常用設計仿真數據的應力安全性分析、振動特性分析等多種自動化分析功能，實現基于多工況組合的分析校核和報告動態輸出。
管道分析數據輕量化多維度展示

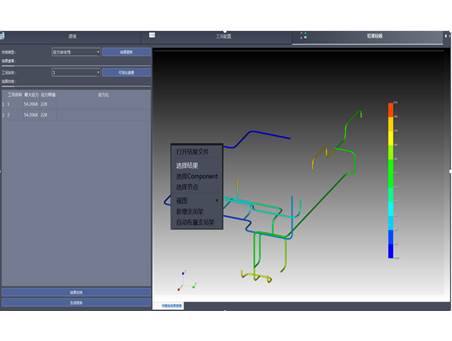

管道分析數據輕量化多維度展示功能包括了結果數據載入、結果校核和仿真分析報告三個部分組成。結果數據載入主要實現上游不同工況的數據關聯到結果校核頁面中，結果能夠進行工況數據表格展示和三維云圖可視化展示；結果校核主要實現不同校核類型對應數據的校核，如應力分析校核應力比，振動分析校核最小避開率等；仿真分析報告?zhèn)涔艿老到y(tǒng)仿真分析結果報告自動生成與動態調用展示功能。
客戶價值
-三維參數化建模與參數化智能布局
-復雜管道系統自動化鋪設
-豐富的專業模型庫和國家標準規范庫
-CAD-CAE一體化設計仿真工具
-多類型異構管道系統模型數據融合
項目案例
管道布局業務模型
管道布局業務模型是針對核動力管道(壓力容器管道)的管道定位設備參數化配置定位、管道與連接件三維參數化建模與布置、管道組件快速移動、管道干涉檢查與優化、管道壓應力校核分析、分析報告自動生成與展現的功能應用。通過PERA SIM PDIS軟件能快速完成管道的三維模型設計與校核分析，從而提供了管道布局的效
