產品概述
TwinMesh
TwinMesh是針對容積式旋轉機械內部流動仿真的網格生成工具，該工具可自動生成高質量的六面體網格，與ANSYS CFX求解器結合，對齒輪泵、羅茨泵、擺線泵、雙螺桿式壓縮機/膨脹機/泵、偏心螺桿泵、渦旋壓縮機/膨脹機、汪克爾轉子發動機等容積式流體機械實現其內部流場的CFD仿真。
特色功能
內置多個網格模板

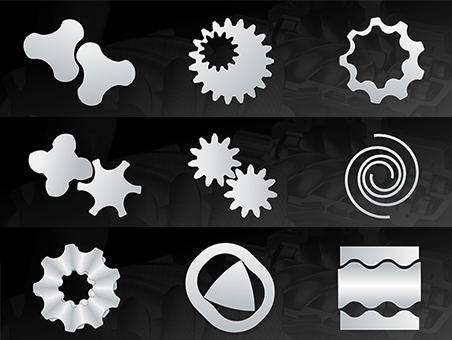

Twinmesh內置多個網格模板，包括羅茨泵、螺桿壓縮機、渦旋壓縮機、齒輪泵、擺線泵、劃片壓縮機等，用戶只需要選擇相應模板，即可快速獲得高質量網格。
向?qū)絽?shù)設置
Twinmesh的參數設置全部為向?qū)?，即使沒使用過軟件，也可以快速上手，平均設置一次網格參數僅需數分鐘的時間。
網格質量檢查

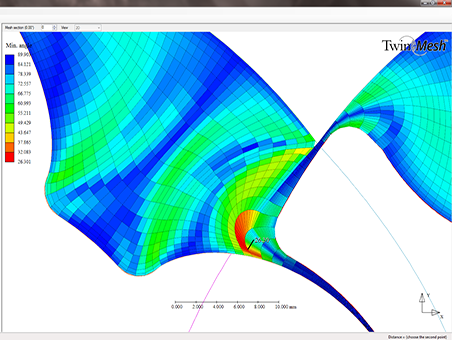

Twinmesh使用可視化的網格質量界面，用戶通過顏色就能直接判斷網格的質量，如果調整網格，其質量分布圖會動態調整。

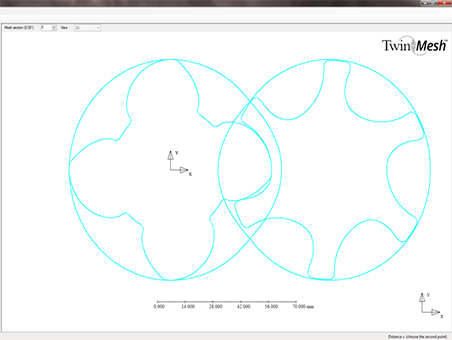

三維網格顯示

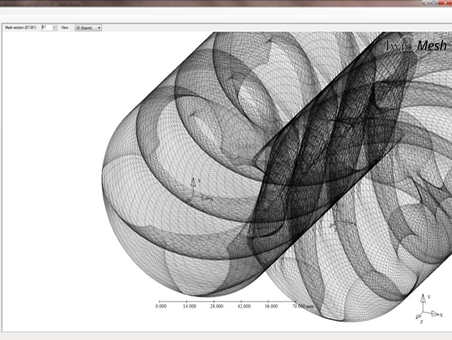

Twinmesh不僅提供二維斷面的網格，還提供三維網格的整體顯示。
便捷的求解過程
在Twinmesh中完成網格劃分后，軟件會直接生成CFX的pre文件，里面包含了默認的求解設置，用戶幾乎無需修改，就可以直接進行求解。
典型案例

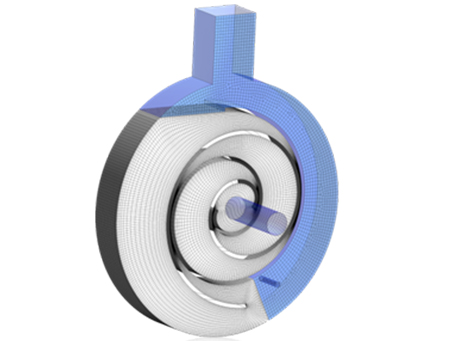

某渦旋壓縮機的網格生成
某齒輪泵的網格生成
某羅茨泵的網格生成
某螺桿壓縮機的網格生成
