產品概述
智能化產品設計及快速布置軟件 PERA DT RPD
PERA DT RPD 智能化產品設計及快速布置軟件是一個以基于“數字樣機”的數字化設計理念的復雜產品設計軟件。軟件通過全參數化建模和基于RBR快速自動布置功能提高了復雜產品的原準模型設計效率；軟件通過設計參數驅動、多維度數據庫及性能評估功能提高了復雜產品的性能評估效率和實現了設計參數自動優化。智能化產品設計及快速布置軟件從原始方案設計和性能優化兩個階段都提高了設計效率，縮短了產品研發周期和后期實驗開發成本。
特色功能
全參數化建模
智能化產品設計及快速布置軟件在產品快速設計模塊中使用了基于對象的參數化建模理念，即全參數化建模，包括了實體建模參數化，裝配參數化和對象參數關聯等功能。全參數建?？梢詫?shí)現在一次建模后，可以通過參數調整快速生成新的設計方案供性能評估和迭代，極大地減少了產品建模時間。
標準件自動匹配
在復雜設計過程中，許多部件都涉及到了標準件的裝配和設計，且螺栓、螺母、鉚釘之類的標準件外形尺寸相比較太小，且數量眾多，因此這些標準件的設計會給裝配帶來很多的困難。為了有效地解決標準件的匹配問題，快速設計軟件采用if條件語句對匹配的規則知識進行表達，包括裝配位置自動匹配規則庫和裝配尺寸自動匹配規則。
客戶價值
-全參數化產品快速建模與仿真驗證。
-全自動化產品裝配連接件匹配與校核。
項目案例
水斗全參數化建模
水斗式水輪機作為目前沖擊式水輪機中應用最廣泛的一種機型，其轉輪由圓盤和固定在它上面的一系列呈雙碗狀水斗組成。工作時，射流沖向水斗，水斗與射流相互作用，射流動能轉化為轉輪旋轉機械能。由于承受射流，水頭越高對轉輪強度要求也越高。

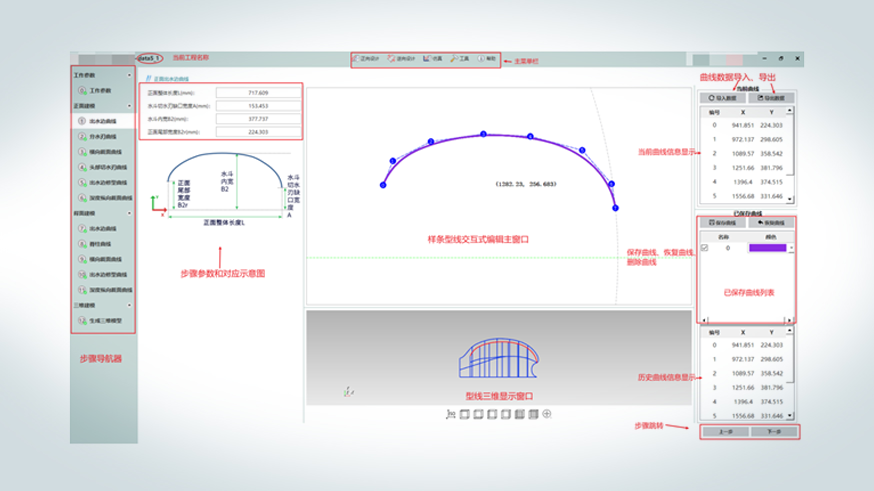

水斗是沖擊式水輪機的核心部件，是水輪機高效率工作的關鍵。水斗表面是不規則曲面，切水刃位置形狀變化復雜，背面凸起和凹陷部分變化很大，曲面之間連接關系復雜，都是水斗造型設計中的難點。水斗全參數化建模軟件整合了水斗設計知識與方法，降低對設計人員的專業要求。通過集成設計方法、數據與模型，形成針對水斗造型的專用設計組件，可有效節省設計時間，提高設計水平，更好地滿足水斗的專業設計需求。
飛翼布局結構參數化設計優化
由于翼身融合、無尾等布局特點，飛翼式飛行器具有升阻比大、隱身性能好和運營成本低廉的優勢，因此一直是先進飛行器設計的理想候選布局形式，美國的B-2隱身戰略轟炸機是目前為止最成功的一款飛翼式飛行器。飛翼式飛行器給傳統飛行器設計流程和方法帶來了新的挑戰。

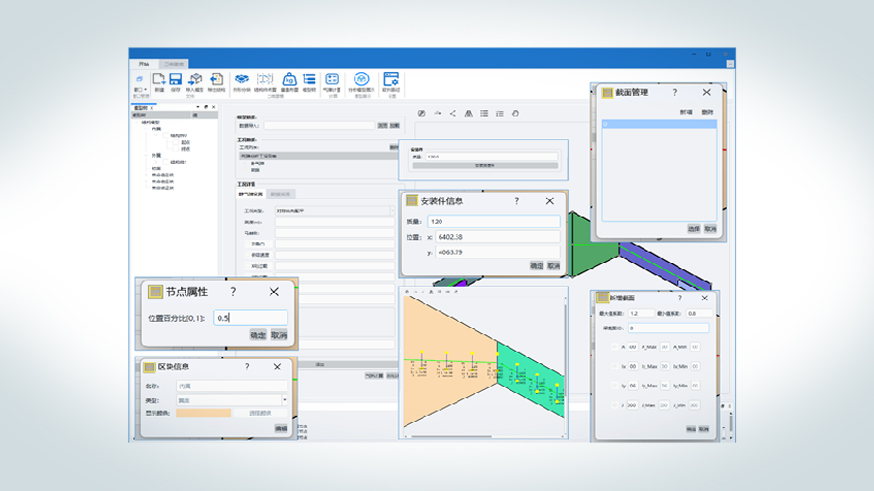

在設計過程中，飛翼布局飛機不能分解為機翼、機身等組成部分各自獨立進行設計和分析，而必須進行綜合優化以改進性能，其基礎和關鍵在于飛翼主結構構型的綜合優化設計。飛翼布局結構參數化設計優化是一款在基于氣動彈性約束的飛翼式飛行器結構構型綜合優化設計軟件，在考慮系統布置的條件下，優化飛翼式飛行器的結構件布置，極大得提高飛翼式飛行器的結構設計效率。
