產品概述
PERA SIM PreCFD 高級流體前處理

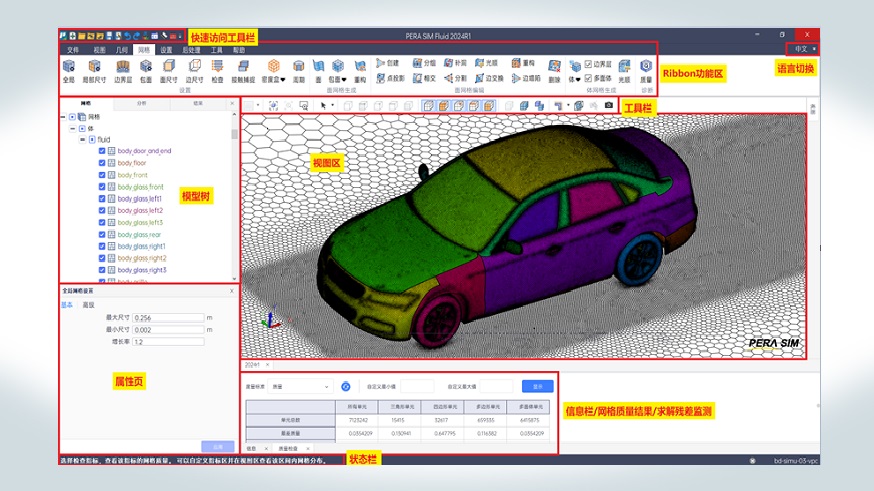

PERA SIM PreCFD是安世亞太自主研發的一款針對大規模、結構復雜的幾何模型基于包面技術及拓撲網格劃分技術的幾何模型處理及網格劃分的專業級工具，能夠高效、高質量生成十億級規模的結構化/非結構化網格，支持邊界層的網格控制，支持多面體網格的生成，并提供并行網格劃分的功能。
特色功能

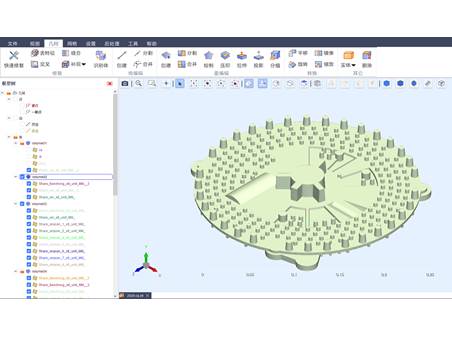

幾何模型處理
支持全自動化的幾何修復，支持重疊節點合并、檢漏、補洞、交叉切割等操作，支持對幾何的復制、移動、縮放等操作，方便創建立方體、圓柱體、球體、圓錐體等幾何形狀，能夠自動地根據幾何模型的拓撲結構封閉性，抽取出封閉的體積空間作為流體計算域。
全局和局部網格尺寸控制技術
通過最大、最小尺寸以及曲率、接近率等參數對全局和局部邊界進行網格尺寸控制，還可以使用密度盒等方法為自定義的區域設置網格尺寸。

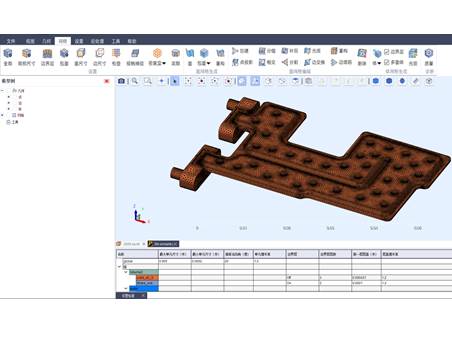

表面網格編輯功能
擁有網格邊交換、網格分割、縫合邊、局部網格重構、局部網格光順、相交網格分割、四邊形轉三角形、創建網格、刪除網格、網格補洞、坍縮邊、移動節點、投影網格節點等工具實現對表面網格的編輯。

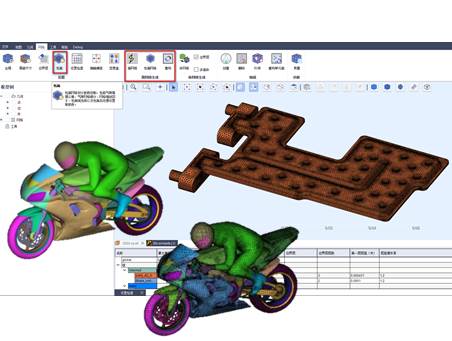

包面網格技術
對于質量較差的“臟”幾何，使用收縮包裹Shrink-Wrapped的方法進行表面包裹，生成“水密”的表面網格。

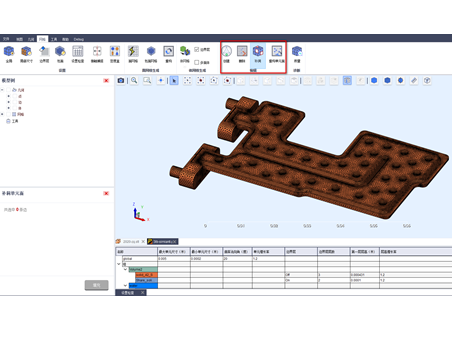

網格檢查功能

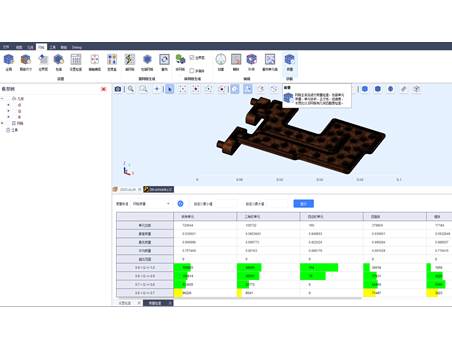

擁有網格問題診斷、網格截面查看、網格質量、網格體積、網格長寬比、網格偏移距離、距離測量、顯示未劃分網格、網格扭曲度、網格正交性、網格質量報告等工具對網格進行檢查。
CAD幾何文件導入
PERA SIM PreCFD支持IGES、STEP、STL等常見標準格式以及Rhino、CATIA、ACIS、VDA、Solidedge、Pro/Engineer、JT、Unigraphics、Inventor、Solidworks、Parasolids等商業軟件的幾何模型導入接口。

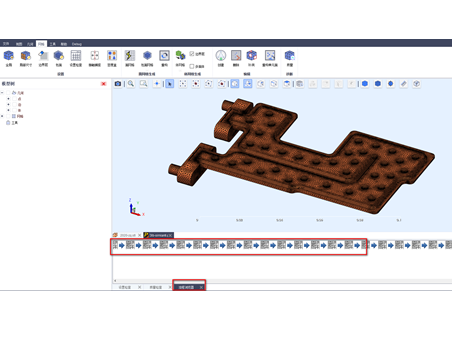

腳本錄制與重現
能夠自動錄制操作過程的腳本，并通過重現功能重復腳本的操作過程。
典型案例

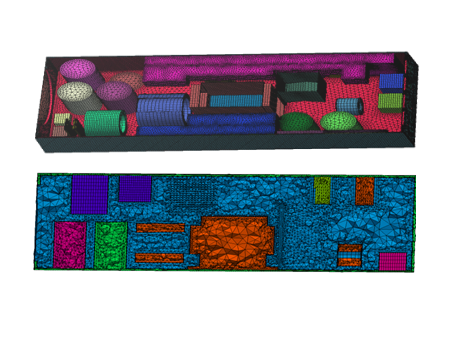

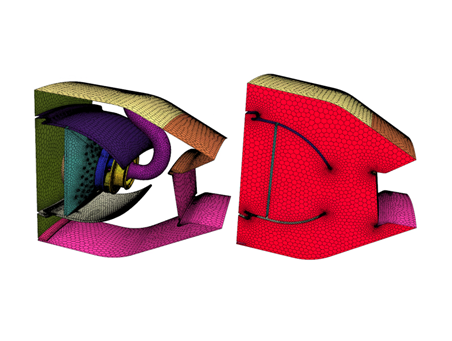

航空發動機燃燒室模型
新能源汽車控制器

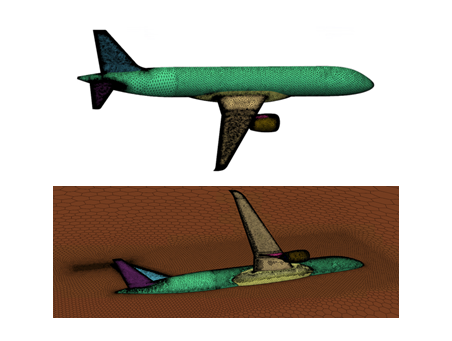

大飛機外流場網格

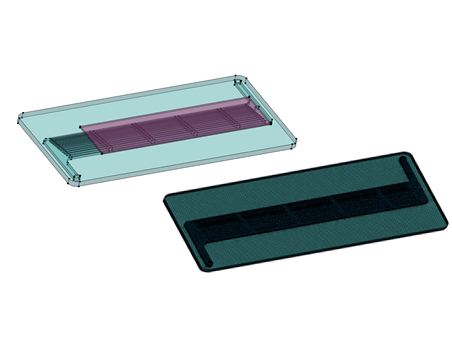

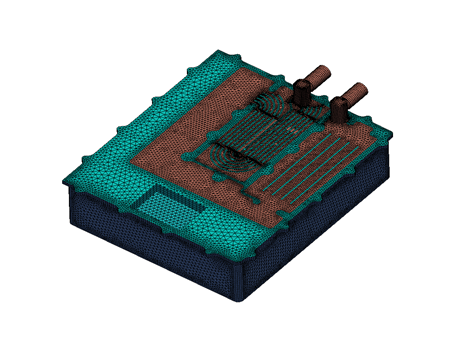

電子散熱水冷板
電子機箱散熱模型
