產品概述
基于 VDI2230 規范的螺栓設計分析系統 Bolt Assessment inside ANSYS
基于 VDI2230 規范的螺栓設計分析系統(Bolt Assessment inside ANSYS)是在 ANSYS 軟件 WB 界面下，基于德國 VDI 2230 規范（系統計算高強度螺栓評估規范）開發形成的螺栓分析評估工具。

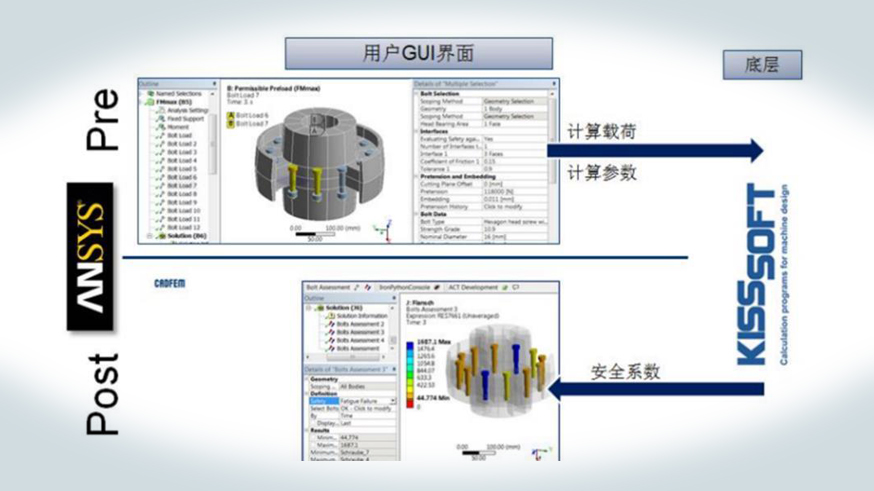

在求解過程中，有限元計算值和用戶定義的參數可傳遞給螺栓設計計算模塊 Kisssoft 計算出不同階段下的校核解，這些計算結果可直接顯示在 ANSYS界面上，允許用戶快速識別出關鍵螺栓。此外，計算所生成的報告將保存在 ANSYS WB 界面下，自動顯示出每個螺栓的計算結果。
特色功能

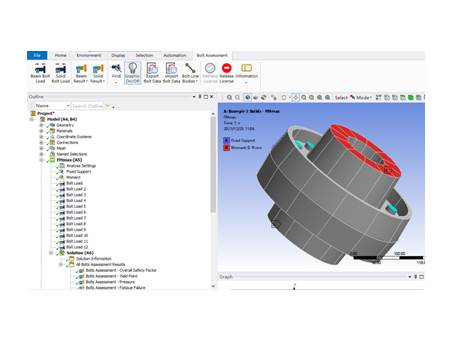

模型信息自動識別
根據用戶選擇的螺栓實體，可自動識別關鍵幾何（承壓面）及幾何參數（公稱直徑及螺栓長度），并支持修改。

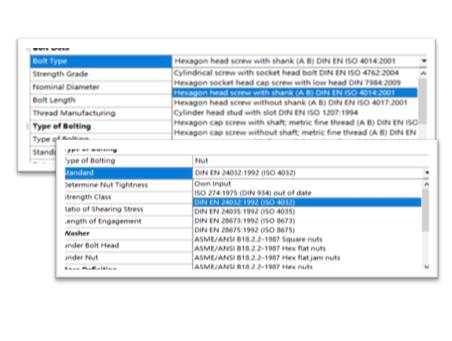

螺栓數據庫
提供了完整的螺栓及螺母數據庫，用戶在進行螺栓設置時可直接調用數據庫中的參數，支持通孔及盲孔兩種類型。

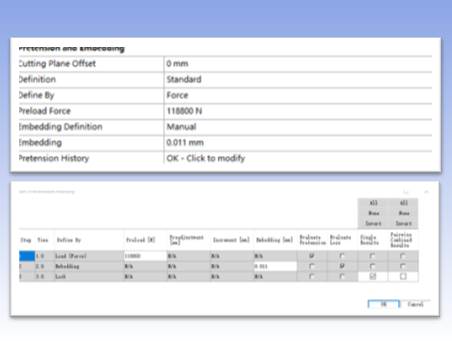

螺栓載荷施加
可方便施加螺栓預緊力，并可以通過輸入嵌入量或粗糙度自動計算預緊力的損失。
有限元計算結果的調用
進行螺栓計算時，可直接利用有限元模型中的幾何信息及計算結果，省去中間大量繁瑣的計算過程，快速準確的進行螺栓校核計算。
螺栓各安全因子的評估計算
可計算抗屈服安全因子、表面抗壓安全因子、抗疲勞安全因子、抗滑移安全因子（考慮扭力與不考慮扭力）。

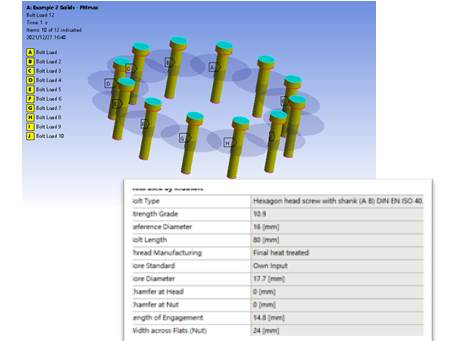

顯示關鍵螺栓
在多螺栓模型中，后處理可顯示關鍵螺栓，并可設置安全因子閾值，顯示關鍵螺栓。

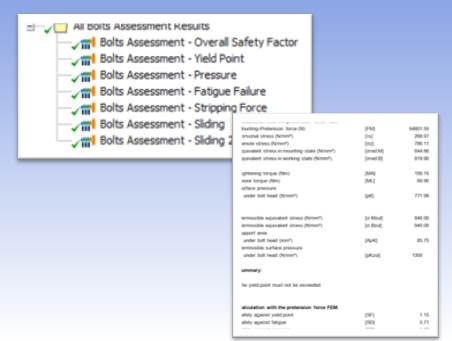

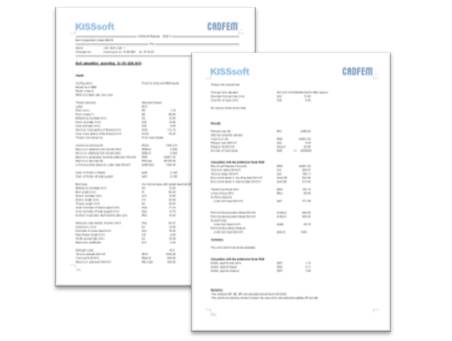

評估報告
基于規范，進行螺栓評估和分析的中間數據和過程將通過報告自動生成得到，以供校核和評審使用，并且軟件為每一根螺栓提供評估報告。
典型案例

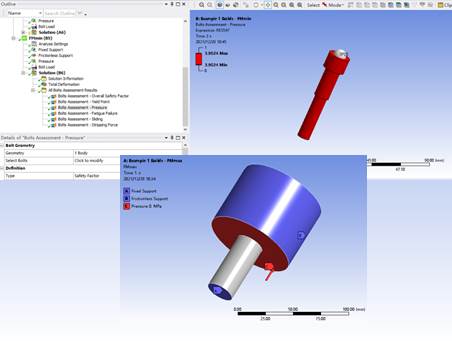

液壓缸活塞桿的單螺栓評估（實體模型）

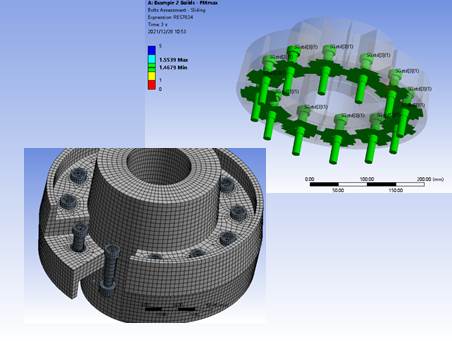

剛性聯軸器的多螺栓評估（實體模型）

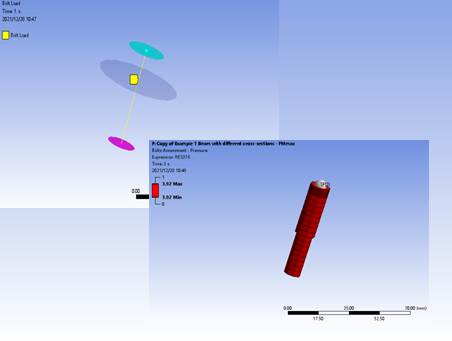

液壓缸活塞桿的單螺栓評估（變截面梁模型）
