?基于固有應變的工藝過程仿真

固有應變理論源于焊接的工藝仿真過程，是由日本的學者提出的。所謂固有應變可以看成是內應力的產生源。若將物體處于既無外力也無內力的狀態看作為基準狀態,固有應變?chǔ)牛褪潜碚鲝膽?yīng)力狀態切離后處于自由狀態時,與基準狀態相比所發生的應變,它等于總的變形應變?chǔ)艤p去彈性應變?chǔ)舉，即：
ε＊=ε-εe

在焊接過程中，構件受到不均勻加熱并且產生塑性變形時，則固有應變即為熱應變?chǔ)舙、塑性應變?chǔ)臫和相變?chǔ)臱之和，即：

ε＊ =εP +εT +εX

固有應變存在于焊縫及其附近, 固有應變的大小和分布就決定了最終的殘余應力和變形。固有應變有限元方法著眼于焊接以后在焊縫和近縫區存在的固有應變(不考慮熔池動力學以及焊接整個過程中的溫度場)，將固有應變作為初始值進行一次彈性有限元計算，就可以得到整個焊件的殘余應力和變形。金屬增材制造過程可分解成一個個單獨的焊接過程，因此固有應變有限元分析方法同樣適用于金屬增材制造。

利用固有應變理論進行工藝仿真時，結合金屬增材制造的具體過程又可以分為以下三種計算模式，即假定均勻應變、掃描應變和熱應變。

• 假定應變模式

假定均勻應變是假設在金屬增材制造成型過程中，每個區域所受到的固有應變的大小都是均勻和各向同性的，其大小與材料的屈服強度和彈性模量相關

由于不同OEM廠商、不同的材料以及不同的工藝參數都會有所區別，在進行工藝仿真時引入固有應變修正因子K，對固用應變進行修正。

• 掃描應變模式

?在進行假定均勻應變計算時，是假設各方向上的固有應變是均勻的各向同性的，但在實際打印過程中，由于掃描方式的不同會造成不同的固有應變分布，而固有應變?cè)诓煌瑨呙璺绞较赂鞣址较蛏系墓逃袘?yīng)變也不同。掃描應變模式就是考慮了實際打印過程中的這點，引入各分方向上的修正系數αi，對分方向上的固有應變進行修正。此時固有應變大小為：

ei = ai*K*

其中αi為各分方向上的修正因子。

• 熱應變模式

?熱應變模式就是考慮打印過程中的工藝參數如激光功率、掃描速度等工藝參數對固有應變的影響，從而影響最終的變形結果。由于打印過程中，同一個區域?qū)⒔?jīng)歷多次熱循環的作用(后曝光的區域會對前曝光的區域進行重熔)，在熱應變模式下考慮了熱棘輪效應對固有應變的影響。溫度一旦超過材料0.4倍的熔點溫度時，固有應變將被累積一次，一旦溫度完全超過熔點，發生融化，固有累積應變重置為基準的固有應變數值。

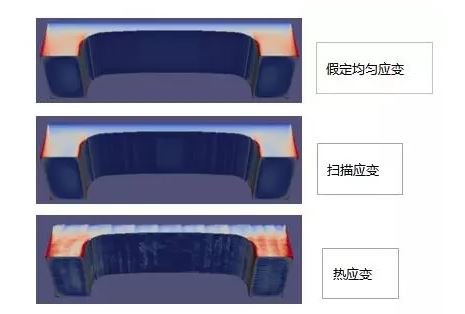

?ANSYS AdditivePrint工藝仿真三種應變模式對比

介觀尺度的熔池和粉末分析

目前應用于介觀尺度的金屬增材制造工藝仿真的方法主要有兩種，即熔池內部不考慮粉末尺度的方法和考慮粉末影響的方法。介觀尺度的仿真分析通過模擬較小尺度熔池內部的流動和傳熱，除了預測溫度，溫度梯度及冷卻速率外，還可以預測表面的質量，層間的粘性力，孔隙率等。介觀尺度的仿真分析一般是單道掃描對象，極少進行多道掃描，但得到的結論和結果可以修正宏觀仿真結果，也可以銜接作為后續微觀尺度分析的輸入。

• ?熔池分析

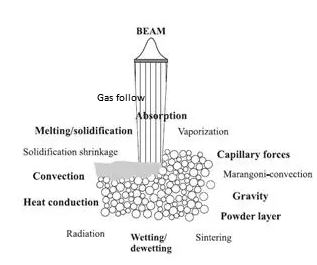

金屬增材制造過程中的熔池分析是十分困難的，如下圖所示成型過程中熔池受到諸多因素的影響，如傳熱、表面張力、毛細作用力、黏度、潤濕性等，這些因素都將直接影響著熔池穩定性、熔池形貌及大小。不穩定的熔池將在后期的凝固過程中形成球化、氣孔等缺陷。

金屬增材制造過程中的物理現象

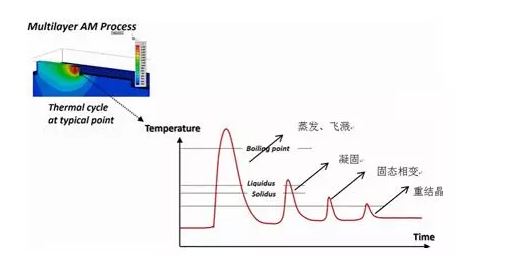

熔池仿真分析是金屬增材制造過程仿真分析的難點，利用CFD流動的方式對單個熔池的能量方程求解即得到溫度場進行分析可知，單個熔池將先后經歷蒸發飛濺、凝固、固態相變和重結晶等過程，其經歷的溫度場隨時間的變化如下圖所示。

?金屬增材制造過程中的物理現象

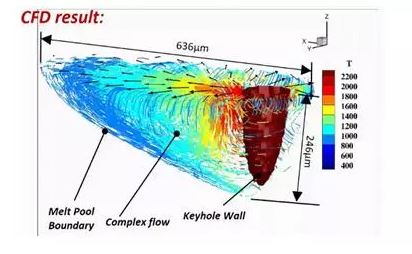

熔池CFD仿真分析除輸出溫度場以外，熔池的形貌和大小還受多重因素的影響，如上述提到的表面張力、毛細作用力、粘度等等，對其仿真分析是一個多物理場的分析過程，如下圖是利用CFD對熔池的形貌和大小的分析。

?金屬增材制造熔池的Fluent分析結果示意圖

• ?粉末分析

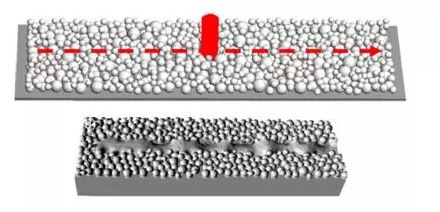

金屬增材制造的粉末粒徑范圍大多在10-60um之間，并且呈高斯分布趨勢，通常情況下可以用粉末的粒度分布區間、松裝密度、球形度和流動性來對粉末的質量進行評判，其中粉末的流動性又受粒度分布、松裝密度和球形度的影響，它是一個綜合評判因素。當光束(激光或電子束)作用在如下圖的所示的粉末床上時，粉末將會受熱熔化，隨著光束的移動形成一條連續的條帶，通過控制成型工藝參數的h(hatching spacing)使得相鄰的條帶間有足夠的搭接，從而獲得致密的單層實體。

金屬粉末床粉末熱熔化現象

增材制造過程中的粉末分析主要是對其熱的行為進行分析。粉末吸收的光束能量在縱向上的熔深通常是大于鋪粉層厚的，由于打印過程中粉末未經機械壓實，粉末與粉末間仍然被看作是疏松狀態，此時粉末間的熱傳導系數是要比實體的傳導系數小幾個數量級的。加上增材制造又是一個快速熔化和快速凝固的過程，根本來不及在粉末床和粉體間形成一個均勻的溫度分布。溫度高的區域?qū)?huì)造成飛濺和蒸發，蒸發產生的氣體若在后續凝固過程中來不及從熔池中溢出將會殘留在熔池中形成熔池穿孔，飛濺產生的雜物也將形成夾雜物殘留在熔池中。

影響粉末熱吸收效率和熱傳導的因素有很多，如打印過程中的工藝參數，光束質量，光束入射角度以及粉末的粒度分布、形貌大小和松裝密度等?？赏ㄟ^(guò)仿真分析來研究這些參數對粉末熱行為的影響。

粉末的數值模擬方法目前包括離散元、粒子法和無網格法、光射線追蹤法等，可以根據金屬粉末統計得到的屬性參數進行相應的吸收效率、反射、穿透、等效物理屬性的模擬和計算，也可以模擬考慮粉末辨識度下熔池的熱行為和流動行為。

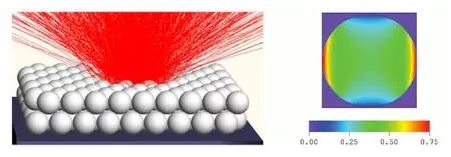

?光射線追蹤法預測粉末吸收率

考慮了表面張力和不考慮表面張力在粉末尺度上的仿真分析結果如下圖所示：
