隨著經濟的不斷發展，地鐵出行作為上班族的一種通勤方式，已經越來越普及，但在早晚上下班的通勤高峰期，在進站口、出站閘機處、地鐵換乘站通道經常會出現“排隊式擁擠”的現象發生。地鐵工作人員也會通過各種導流圍欄對人群擁擠進行緩解，而當?shù)罔F里發生意外事件時，在人群擁擠的區域勢必引起***件發生。比如2017年7月20日，深圳地鐵由于意外事故導致踩踏現象發生，最終造成15名乘客受傷等等。

如何有效地預測并避免地鐵里人群擁擠現象的發生呢？本文基于數字孿生理論（“?數字孿生是整個生命周期中物理對象或系統的虛擬表示。它使用實時數據和其他來源來進行學習，推理和動態重新校準，以改進決策?！??簡言之，創建一個高度復雜的虛擬模型，該模型與物理事物完全相同（或成對），可以基于實時數據來推演未來，并進而做出改進），對此類問題建立數字化的物理模型，進行探索性研究。

本文基于某地鐵中轉站，采用數字孿生體方法，構建了真實地鐵場景下的數字化孿生系統，通過此系統，可以實時將地鐵車廂內的人員數量與虛擬的數字化孿生模型進行無縫集成和同步，數字孿生模型可在1分鐘內快速預測站臺人員的疏散密集程度；基于數值模型的預測結果，數字化孿生系統將自動向站臺工作人員發出合理的圍欄運維策略，避免人群在閘機口擁擠，避免踩踏現象，保護生命安全。

?

?

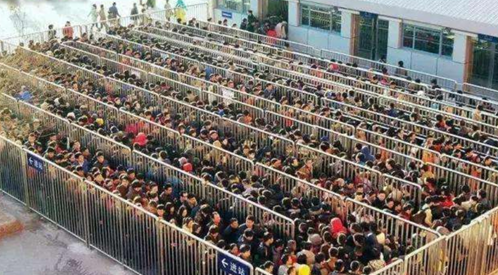

人群導流圍欄

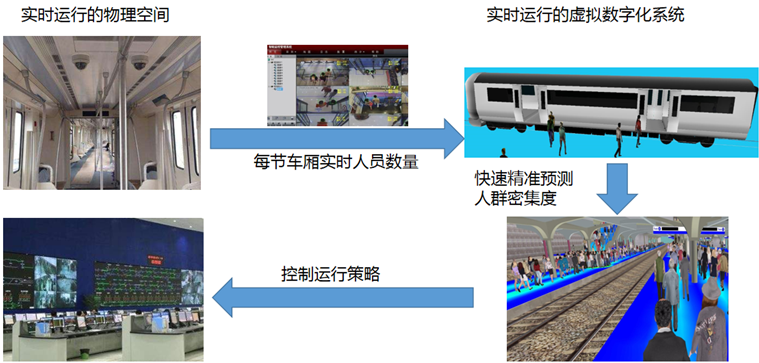

地鐵人群疏散數字孿生體系統的工作方法

如下圖所示：

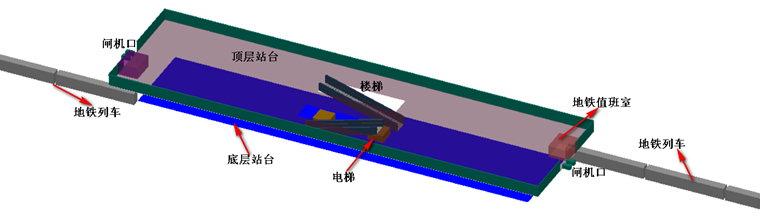

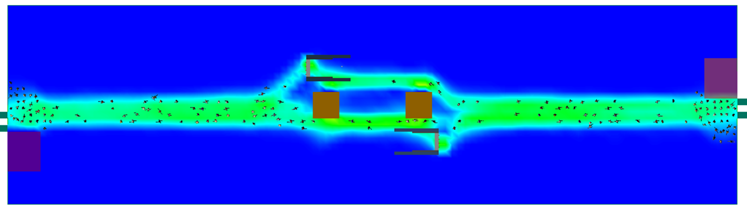

首先，搭建實際物理場景的數字孿生化模型：

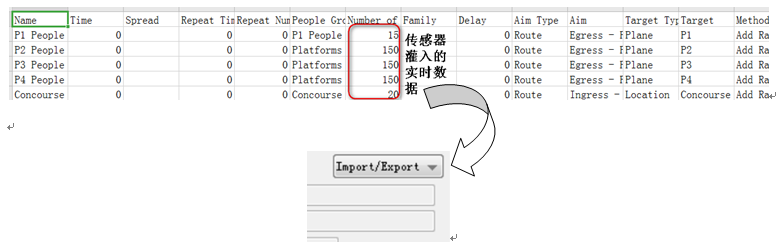

其次，開發構建實際地鐵人員數量統計系統與數字孿生化模型之間的數據接口；開發數字孿生模型反饋給地鐵中控室運行策略的接口。

最后，在搭建的數字化孿生系統中進行超前（即，列車未到站，人員未下車之前）的預測計算。

本文共進行了3種工況的數值計算，對于人員擁堵的工況，進行了人群導流策略控制。

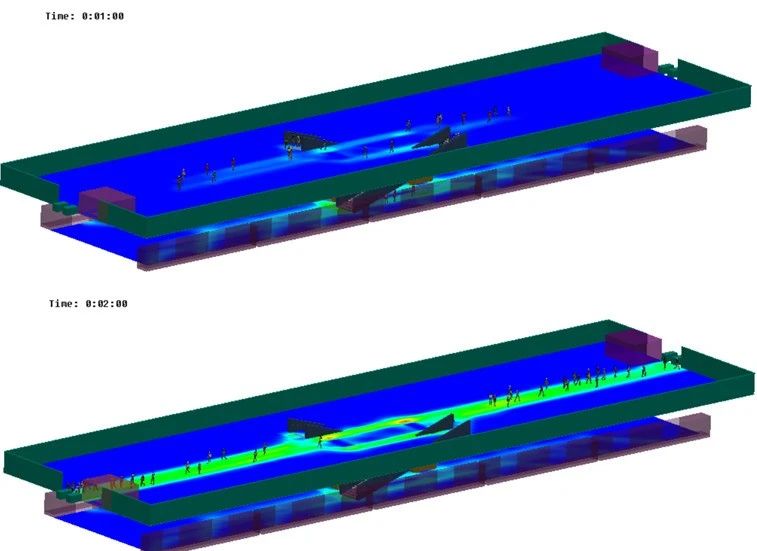

工況1，當兩輛列車內乘客人員共100人時：

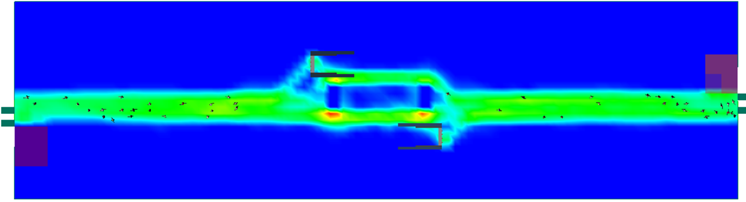

可以看出，此場景下，當?shù)罔F列車內人員為100人時，任何時刻時地鐵閘機出站口處并未發生人員擁擠的現象，人群可以高效地通過閘機口進行疏散。

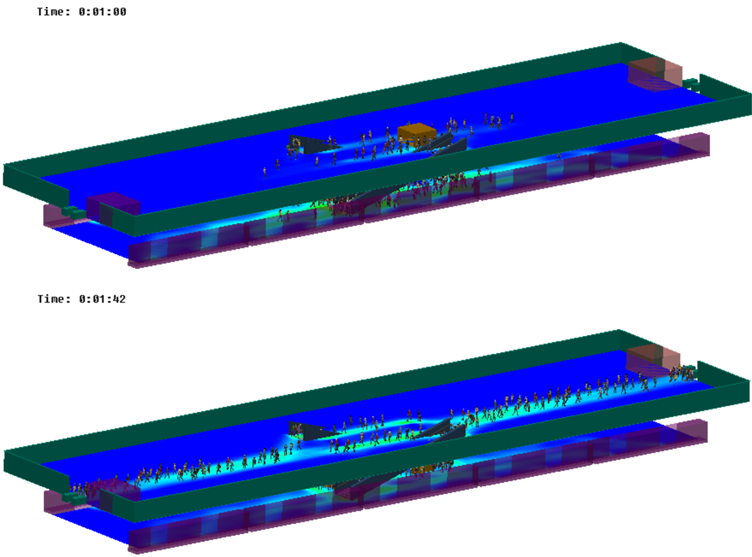

工況2，當兩輛列車內乘客人員共400人時：

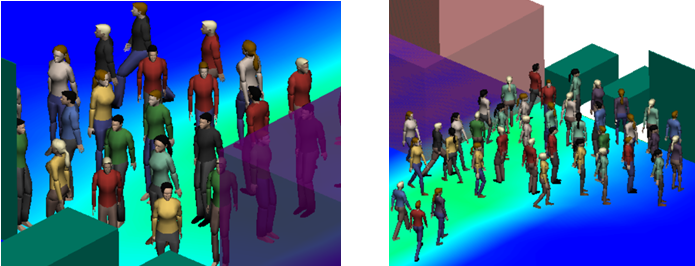

可以看出，在1分42秒時，在閘機出口處出現人群擁擠現象。

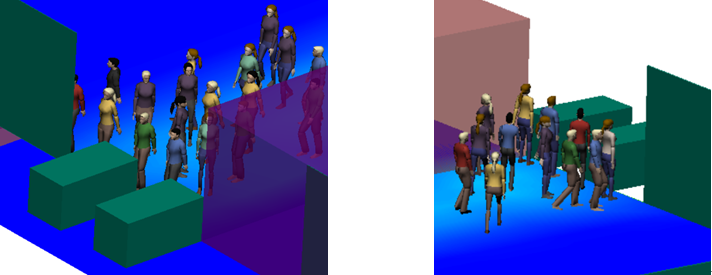

隨著時間的進行，在2分10秒時，人群擁擠的現象愈發嚴重。這一方面影響上班族的通勤時間，另一方面可能會誘發人群***件，造成嚴重的公共安全影響。

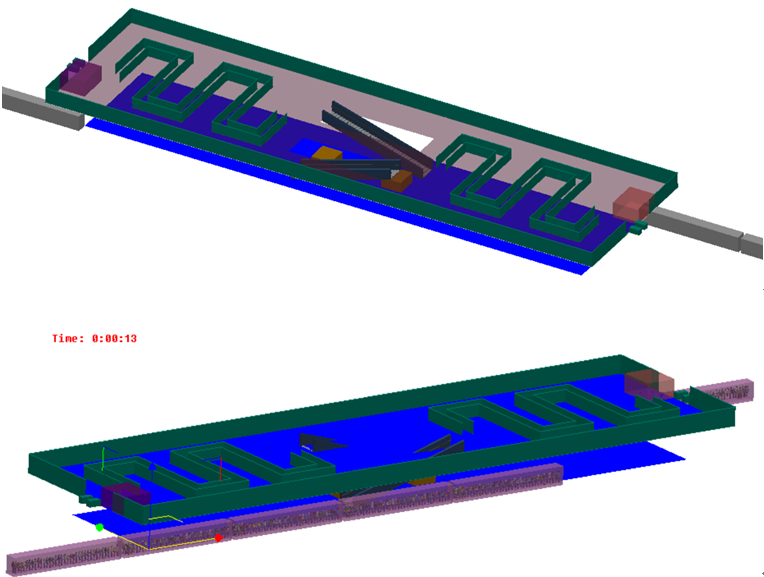

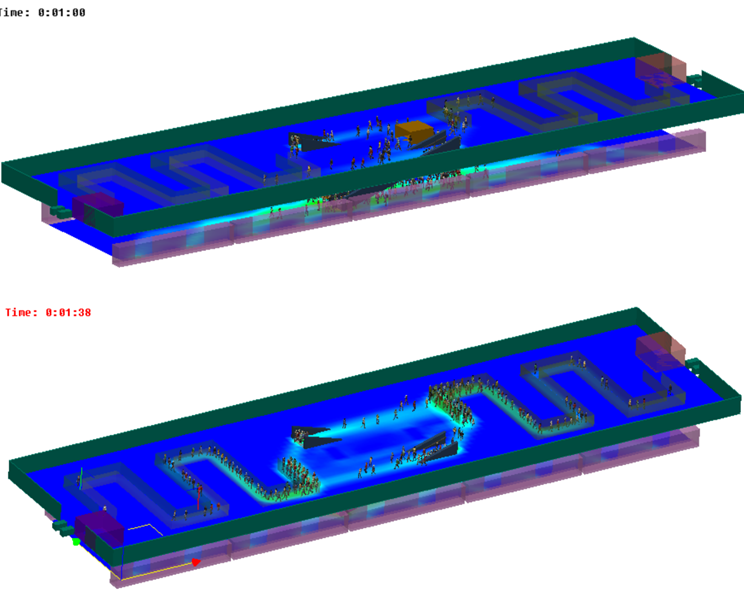

工況3，在工況2的基礎上，自動激活人群疏散圍欄模型，以緩解閘機口的人群擁擠現象。

通過開發的數據接口，可以直接將地鐵不同車廂實際運載的人員數量直接灌入數字孿生模型中，在數值計算中，完全考慮地鐵的運行速度、啟動加速度、停車加速度等真實物理參數。

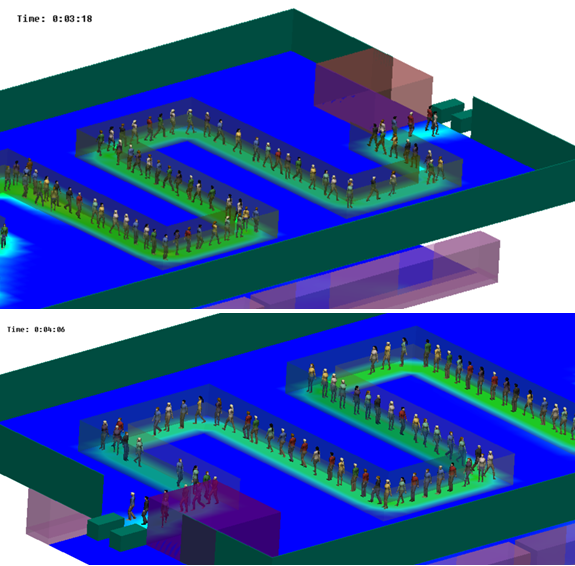

?根據工況3的計算結果，可以看出，激活人群導流疏散的圍欄后，在任何時刻，閘機口無人群擁擠現象。數字孿生體系統可以自動將此工況下的人群導流運維策略發送給各個地鐵站中控室工作人員，以超前、精準地對“未來時刻”的人群進行有效疏散。

想象一下，地鐵站中央控制室的工程師使用數字孿生模型，可以對各個地鐵站內的人群疏散進行精確的有效指導。工程師通過超前的可視化數值計算，對多個地鐵站實際的人群疏散導流物理圍欄進行“纏繞”，對地鐵列車不同的載運人員情況，及時反饋不同形式的人群導流圍欄策略，這意味著前所未有的清晰預測、精準可控，以此可有效、精確地減少地鐵閘機口的人群擁擠現象，避免發生地鐵***件。
