眾所周知，模具作為“工業之母 ”，是制造業的重要基石，模具技術的進步能有效提升企業集團、國家關鍵行業的核心競爭力。為了滿足消費者的需求，各企業不斷推陳出新，并嚴控產品品質。

隨著產品更新?lián)Q代速度加快，新產品生產效率和質量顯得尤為重要，對模具的要求也隨之提高。目前模具企業在產品變形和注塑周期等方面經常遇到技術瓶頸，通過改模等手段仍無法完全滿足產品開發的需求，最終只能通過變更產品設計意圖進行妥協，既導致新產品開發周期過長，也使外觀、結構等不能完全符合市場需要。

3D打印作為以數據驅動的增材制造技術，且獨特的隨形水路可以是任意形狀、任意截面，通過改變形狀和截面使隨形水路均勻布置，提升冷卻效果，已經在注塑模具上有了越來越多的應用，被廣泛應用在包裝、汽車、電子3C、醫療、家電等行業。安世亞太以增材設計思維為核心，提出“基于參數化隨形水路和模溫控制的閉環增材模具解決方案”，可以為模具行業提供熱量工程控制。

散熱和冷卻方式是降低產品生產成本和提升產品質量的關鍵因素，安世增材模具解決方案包括設計優化、增材制造、仿真分析、冷卻流道維護和溫度控制等環節，從設計到整個成型過程，為模具冷卻帶來獨特的優勢。

確定模具中冷卻流道和冷卻方式，通常是模具設計的最后一個環節。且基于傳統的冷卻流道，冷卻方式往往不是理想的。這也就造成模具產品成型過程周期較長，廢品率較高的情況。安世亞太模具設計優化環節，提供分析和設計服務以及可以優化模具設計性能的模具技術產品組合，并提供參數化設計軟件，可供設計師針對模具需要冷卻部位，自動化生成隨形水路，極大的提高設計工作效率。

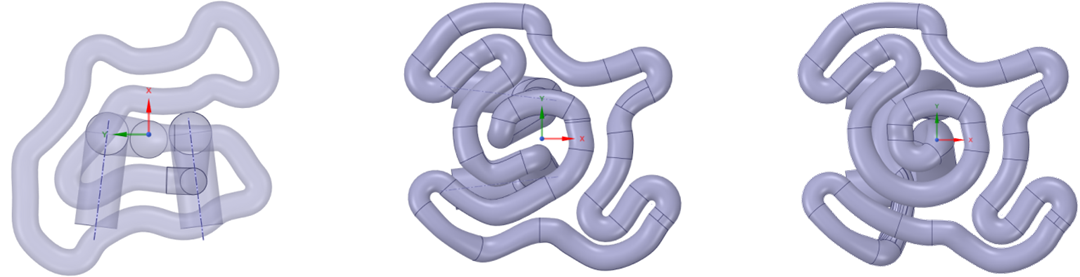

?自動化水路生成過程

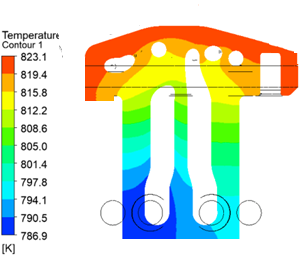

在DfAM 解決方案全流程中，面向工業品需求的性能提升是最重要的目標之一。仿真分析是不可或缺的一個重要環節，仿真分析包括結構、流體、熱性能等一系列的分析計算，而這個過程是要經過多輪的設計仿真迭代優化，通過CAE 仿真分析可以虛擬的方式驗證DfAM 設計的產品能夠滿足用戶對工業品的的性能提升及驗證的需求。針對計算機生成多種模具隨形水路，我們提供完整的仿真分析結果，以選擇最優的解決方案。

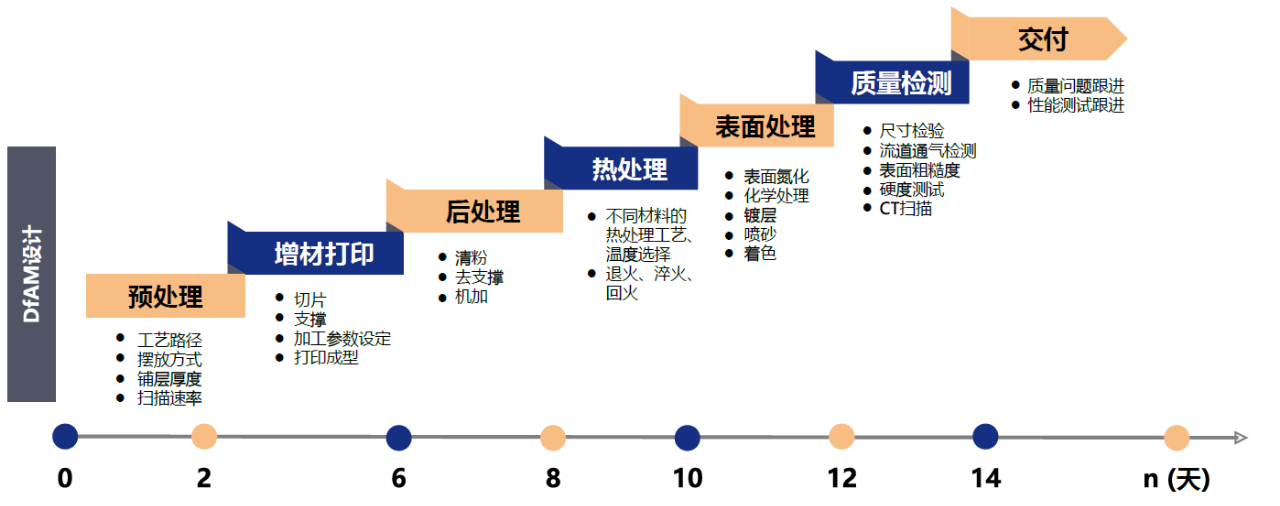

安世亞太的子公司重慶安德瑞源科技有限公司于2017 年成立, 增材制造服務中心面積3000 平方米，目前擁有增材制造設備90 余臺，主要由安世亞太的增材研發子公司德迪自主研發的專業金屬及非金屬設備，同時也引進了HP、EOS、Stratasys、SolidScape、Creaform、Ultimaker、聯泰、華曙高科等品牌的優秀機型。二期10000 平米的新廠房將于2021 年7 月投入使用。新廠房建成后將擁有120 臺金屬SLM 打印機、20 臺SLS 尼龍打印機及電弧增材3D 打印機、大型FFF 打印機、大型建筑3D 打印機若干臺，成為西南地區最大的增材制造打印中心。

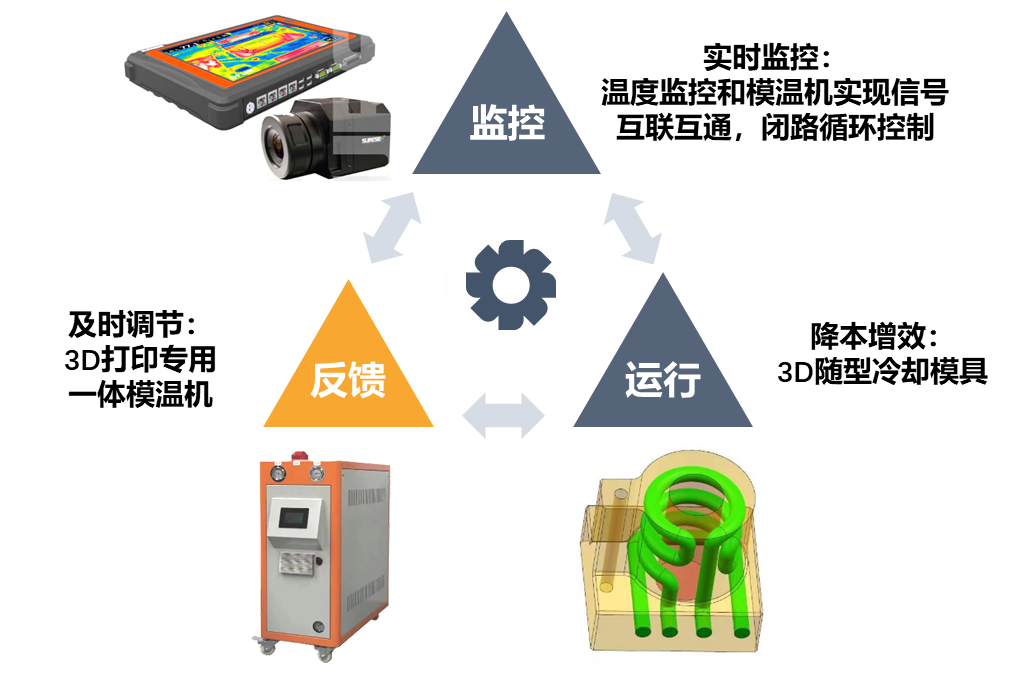

如果沒有對水路進行流量、流速、水溫等因素的精準控制，產品質量就會隨之下降。并且，伴隨著模具運行時間越長，對水路的控制和護理就會越發重要。安世亞太的模溫控制模塊，采用3D打印專用模溫機，為用戶提供全生命周期的流量、模溫監控和調節，最大限度提高成型設備（注塑機、壓鑄機等）的制造產量，提高模具使用壽命，從而提高企業運營和盈利能力。

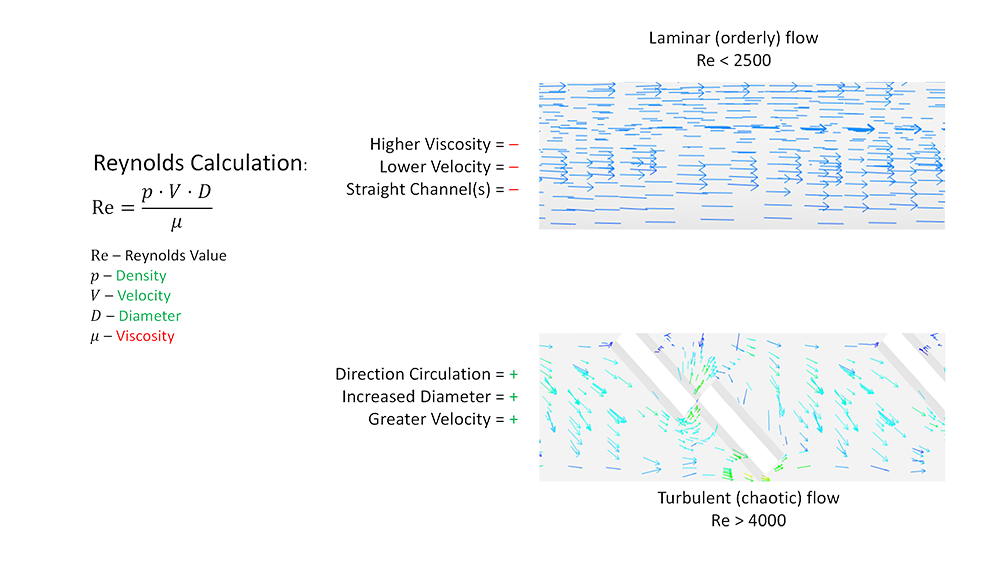

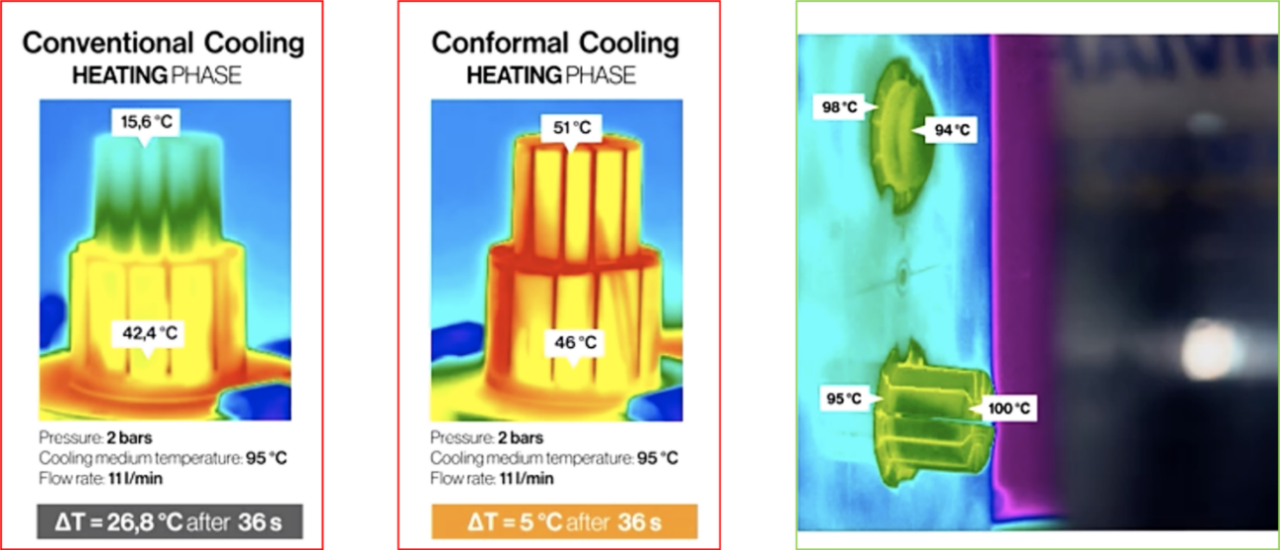

湍流是提高冷卻效率的解決途徑，能夠最大限度在模具水路中通過循環帶走熱量。雷諾系數是數學上用于測量湍流的基礎，低雷諾系數意味層流，高雷諾系數意味湍流。但并不是越高的湍流越好，反而會增加不必要的能量損耗。安世亞太基于工業仿真分析，并通過模溫機的流量監控，保證水路中雷諾系數維持在理想值（4000-8000）的狀態，達到最優的冷卻效率。

模具溫度會影響產品表面質量、活動性、收縮率、注塑周期以及變形等，模具溫度過高或過低對不同的材料會帶來不同的影響。例如，對熱塑性塑料而言，模具溫度高一點通常會改善表面質量和活動性，但會延長冷卻時間和注塑周期；模具溫度低一點會降低在模具內的收縮，但會增加脫模后注塑件的收縮率。

而對熱固性塑料來說，高一點的模具溫度通常會減少循環時間，且時間由零件冷卻所需時間決定。3D專用模溫機，根據增材制造隨形水路以及相應材料不同要求的特點，整合純水系統、閉環系統、間接冷卻、多回路溫控、電子流量儀、在線電導率等功能模塊，在設定好熱均衡溫度后，能自動控制其溫度在極小誤差之內，且能維持定值，最優化產品成型循環時間，保證模具產品質量穩定。

安世亞太增材針對模具領域的設計-仿真-打印-溫控等完整閉環方式，為模具行業帶來絕佳的模具設計和溫度控制解決方案。

• -降本增效：3D打印隨形冷卻模具極大縮短成型周期；

• -水路養護：模溫監控實現冷卻水路健康狀況可控，冷卻水路維護保養簡單化；

• -低碳環保：專用3D打印模溫機保證冷卻介質實時高效輸送，達到理想冷卻效果，流量流速變頻可控。

Application Case

某客戶一款通用的面板體塑料件，動模鑲件采用金屬3D打印，模溫控制采用上海普樂絲3D打印專用冷熱一體模溫機控制。模具每一模生產周期從52秒下降到36秒，產量從1300件/天提升到1670件/天，生產效率提升28%。該零件原產值是39000元/天，優化方案后產值提升到50100元/天，扣除材料費、設備折舊費、管理費用等，毛利潤增加2100元。按照一年一套模具（生產180天）計算，可以帶來37.8萬的額外利潤，若開10套模具，可以增加利潤378萬元。

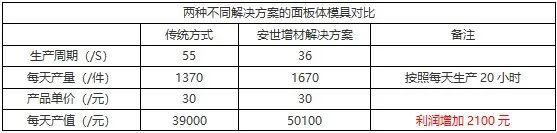

表1 ?不同模具解決方案對比

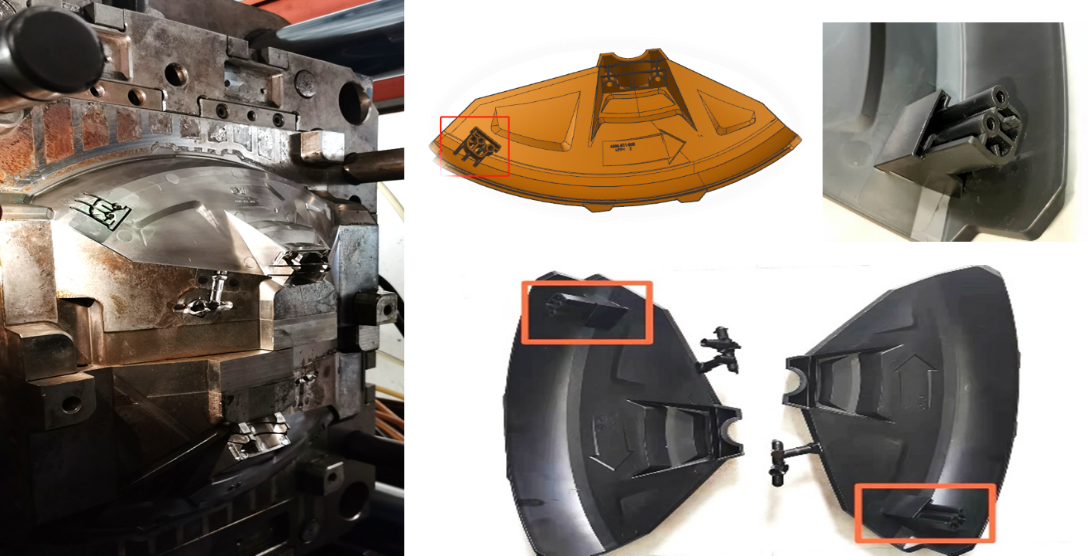

圖9 產品和模具圖片

客戶現場試模照片

（特別鳴謝：上海榮科旭陽智能科技有限公司作為安世亞太模溫控制及監控系統合作伙伴）
