本項目是應用CAE軟件，針對20萬方、22萬方、27萬方超大容積LNG全容儲罐進行全模型參數化建模，并考慮正常使用極限狀態下以及承載能力極限狀態下的各種動、靜、熱載荷及其組合條件下各部分結構的強度、內力進行計算，以為結構優化、配筋設計以及規范驗算提供依據。并在分析的課題研究成果的基礎上對‘超大容積LNG全容儲罐仿真系統’的開發進行規劃并奠定基礎。

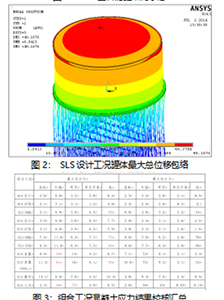

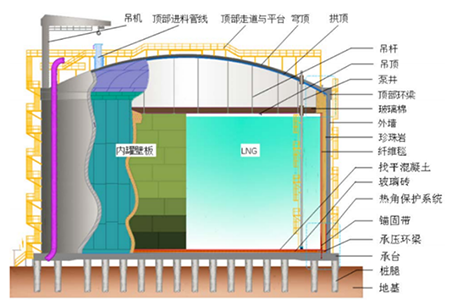

1.大型LNG儲罐空間尺寸接近百米，結構復雜，包括鋼筋混凝土外罐、鋼制罐、液體、保冷層、穹頂、吊頂、樁基礎以及其他輔助結構等，三維建模及合理的單元類型選擇難度較大；
2.罐內外溫差大，屬于工作環境復雜的大型復合結構，需要進行熱分析、結構分析及熱結構耦合分析，但不同分析建模要求不同，對有限元網格劃分提出了挑戰；
3.樁土相互作用的模擬 ；
4.風載荷、雪載荷、活載荷、爆炸載荷等的確定及加載方式；
5.地震反應譜生成及地震時程曲線的確定；
6.由于結構復雜帶來的動力學計算效率問題；
7.外罐實體模型混凝土內力計算；
8.載荷工況復雜，存在各種工況組合的可能，工況如何組合以及結果輸出問題。

1.采用參數化自動三維建模，建立儲罐、地基一體化三維模型。同時充分考慮儲罐各個結構之間的整體受力特性和相互作用、耦合關系。網格劃分采用混合網格，基于不同的結構形式選擇最適當?shù)膯卧愋徒２⒉捎镁W(wǎng)格裝配技術進行不同單元類型之間的網格裝配；
2.對熱分析與結構分析采用差異化網格技術，熱分析與結構分析模型無需匹配，程序自動基于熱分析結果完成結構模型的溫度插值，從而完成熱應力耦合分析；
3.基于規范P-Y，T-Z，Q-Z曲線法考慮樁土相互作用；
4.采用基于規范的載荷確定和參數化加載算法；
5.基于BS EN1998規范確定地震反應譜及地震加速度時程曲線；
6.通過將子結構技術大量應用于液面晃動與動力學分析中；
7.應用實體殼技術實現了外罐實體模型的內力提??；
8.采用參數化自動載荷組合技術可以考慮各種載荷工況的可能性，如有風/無風、正氣壓/負氣壓、地震水平主導/豎直主導、滿罐/空罐、正值/負值，以及規范要求的載荷組合系數。并輸出組合工況結果的包絡。

1.通過實現全參數化整體三維建模，提高了建模效率，自動考慮載荷在儲罐結構之間的傳遞，避免了對各部分單獨計算（如內罐與外罐分開計算）所遇到的載荷邊界條件難以確定、結構力學性能與實際情況不符而導致的計算精度問題；
2.可以根據熱分析和結構分析的不同要求建立互相獨立的模型，從而保證熱分析和應力分析的計算精度；
3.在計算中考慮土層分布、地下水影響以及群樁效應，從而可以基于規范要求和現場地質勘測參數準確描述摩擦樁與土壤的相互作用；
4.精確反映規范規定的載荷分布；
5.考慮阻尼效應的反應譜曲線自動生成及地震加速度時程曲線的生成，提高計算的準確性；
6.有效過濾局部模態并避免小剛度部分（如液體）的網格畸變。達到了模態計算中少量模態即可包容主要振型，滿足計算精度，動力學計算中縮減計算規模，提升計算效率的目的；
7.該技術既可以保證對儲罐模型的精確建模，又可以提供內力結果（彎矩、軸力、剪力等）用于儲罐配筋設計；
8.自動完成大量組合工況的計算和結果生成。
