隨著液化天然氣需求量的增加，LNG儲罐的發展趨勢是大型復雜化，目前的全容儲罐容量已經達到20萬方以上，空間尺寸接近百米，結構復雜。分析某大型全容式LNG儲罐整罐及各重要部位在多種復雜載荷組合下的響應，優化儲罐設計，確保儲罐在各種工作條件下的可靠性。

1.結構復雜，整體建模及分析的技術難度很大；
2.缺乏統一的設計規范，需要考慮40余種設計規范中的合理要求；
3.荷載組合工況數量龐大，計算量巨大；

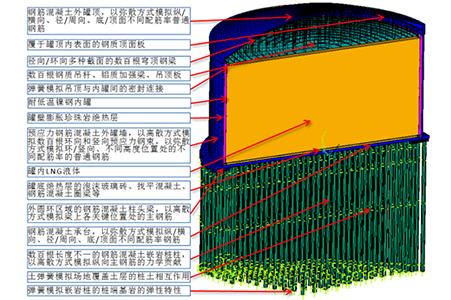

1.進行全參數化建模，考慮了幾乎所有設計參數，分析模型涵蓋所有結構部位以及罐內液體、樁土作用等；

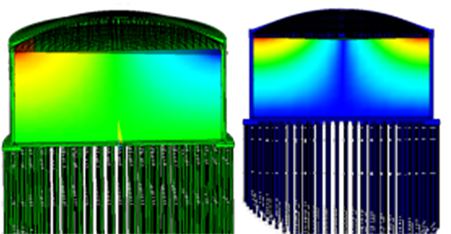

2.利用FSI液固耦合分析技術，計算LNG液體在多種地震作用下對罐體的影響；

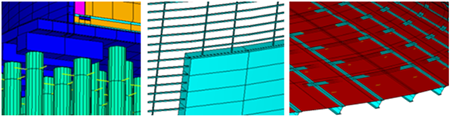

3.綜合采用了10多種具有目前最新算法的單元類型（包括預應力筋）并考慮了數十種材料的熱-力學特性；

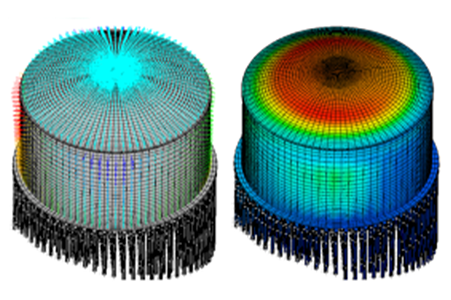

4.按相關規范的要求分析了數十種荷載在不同組合下的近30個組合工況，包括空罐風載、滿罐風載、雪載、爆炸、沖擊碰撞、小/中/全泄漏、火災、OBE地震+小/中/全泄漏、SSE地震等組合工況等。并對這些組合工況下的計算結果按相關規范的要求進行了強度校核和破壞可能性分析。

1.校核了儲罐所有部位在所有工況組合下的強度狀態，提出了合理的改進建議；
2.基于全參數化設計分析，能快速地對儲罐薄弱部位進行優化調整，為最終設計提供了大量的合理化建議，保障了儲罐設計的安全性。
