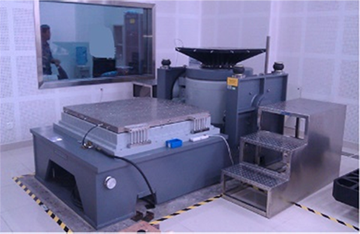

虛擬抗震試驗系統的研究對象是電磁振動臺及其試驗件，針對電磁振動臺物理試驗過程，對標振動試驗物理模型，通過建立振動沖擊虛擬試驗臺臺體、試驗件本體、虛擬電磁控制系統等數字化模型，形成虛擬機械系統和虛擬電磁控制系統，利用虛擬仿真技術實現對機械與電磁控制系統的實時閉環耦合分析，利用虛擬可視化技術實現對試驗件抗擊振動的行為特性動態演示。

電磁振動系統復雜，包括機械動力學、電氣及控制等多個學科，各學科物理模型所涉及的分析難點比較大，虛擬仿真包含剛?cè)狁詈隙囿w動力學、電磁與控制系統、機械與電磁控制實時耦合、測試模型與有限元模型的時域混合仿真、頻域混合仿真和相關性驗證等內容，并且試驗裝置的控制系統需引入PID控制策略，以物理實驗的目標數據對虛擬試驗?zāi)Ｐ瓦M(jìn)行實時修正。因此，構建與物理模型高精度的數字化虛擬分析模型存在很大的難度。

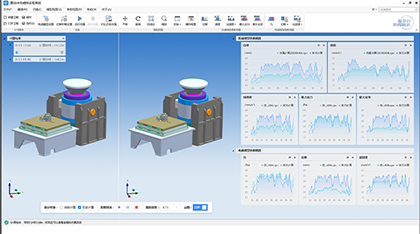

案例針對電磁振動臺，開發振動沖擊高精度仿真驗證系統，構建支持多體動力學、剛?cè)狁詈?、機電液一體化分析、實驗相關性分析與模型修正的多學科綜合仿真應用平臺；開發振動沖擊虛擬演示系統，通過數據可視化技術實現多體動力學和一維系統仿真結果的實時展示；開發振動沖擊仿真資源管理系統，利用分布式作業調度系統實現對仿真計算軟、硬件資源的合理利用。

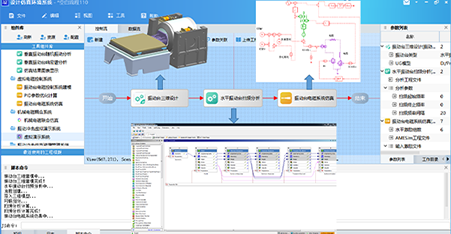

虛擬抗震試驗系統整合電磁振動臺的虛擬機械建模、電磁控制系統建模、機電磁聯合仿真分析等全過程，串通設計仿真工具數據接口，實現振動沖擊虛擬試驗過程的自動化、流程化。通過對實驗過程的虛擬模擬分析，幫助設計人員快速找出試驗的薄弱環節，減少物理實驗次數，大大增加試驗成功的概率，提高試驗件的設計效率，并增強試驗的虛擬可視化效果。
